Der Begriff Photogrammetrie wurde vom preußischen Architekten Albrecht Meydenbauer geprägt, der in seinem Artikel von 1867 erschien. Interpretation fotografischer Bilder und Muster elektromagnetischer Strahlungsbilder und anderer Phänomene.
Es gibt viele Varianten der Photogrammetrie. Ein Beispiel ist die Extraktion von dreidimensionalen Messungen aus zweidimensionalen Daten (d. H. Bildern); Zum Beispiel kann der Abstand zwischen zwei Punkten, die parallel zur fotografischen Bildebene liegen, durch Messen ihrer Entfernung auf dem Bild bestimmt werden, wenn die Skala des Bildes bekannt ist.
Heutzutage spielt diese Art von Photogrammetrie eine wichtige Rolle und wird in großem Umfang verwendet 3D Scanning ScannerInsbesondere zum Scannen der großen Werkstücke kann es dazu beitragen, die Effizienz und Genauigkeit dramatisch zu verbessern.
2. Warum ist eine Fotogrammetrie erforderlich, wenn große Werkstücke scannen?
Das Scannen großer Werkstücke war für viele Hersteller schon immer ein Problem, und der Grund, warum es auch offensichtlich ist, ist es zu groß. Bei Verwendung von Markern in 3D -ScansystemDie Zunahme der Zeiten des Markerverbindens führt zu kumulativen Fehlern, was zu einer geringen Genauigkeit führt.
Es wird empfohlen, das Photogrammetriesystem zu verwenden, wenn die Größe des Werkstücks 1,5 m überschreitet und eine hohe Präzisionsmessung erforderlich ist. Arbeitet das Photogrammetriesystem mit einem 3D -Scanner und kann dazu beitragen, den kumulativen Fehler zu verringern und die Genauigkeit erheblich zu verbessern.
3. Wie funktioniert die Fotogrammetrie?
3.1 Das Arbeitsprinzip der Photogrammetrie
Wie in der ersten Sitzung erwähnt, kann die Photogrammetrie 3D -Daten aus 2D -Bildern extrahieren. Wenn Sie also Bilder des Werkstücks in der Referenzentfernung aufnehmen, können die Markierungen auf der Oberfläche erfasst werden, dann werden die Marker -Co -Kassetten berechnet, was sein kann, was sein kann Anschließend im 3D -Scan -System verwendet. Die Genauigkeit dieser Markerdaten ist viel höher als die der vom 3D -Scan -Scanner erfassten Marker.

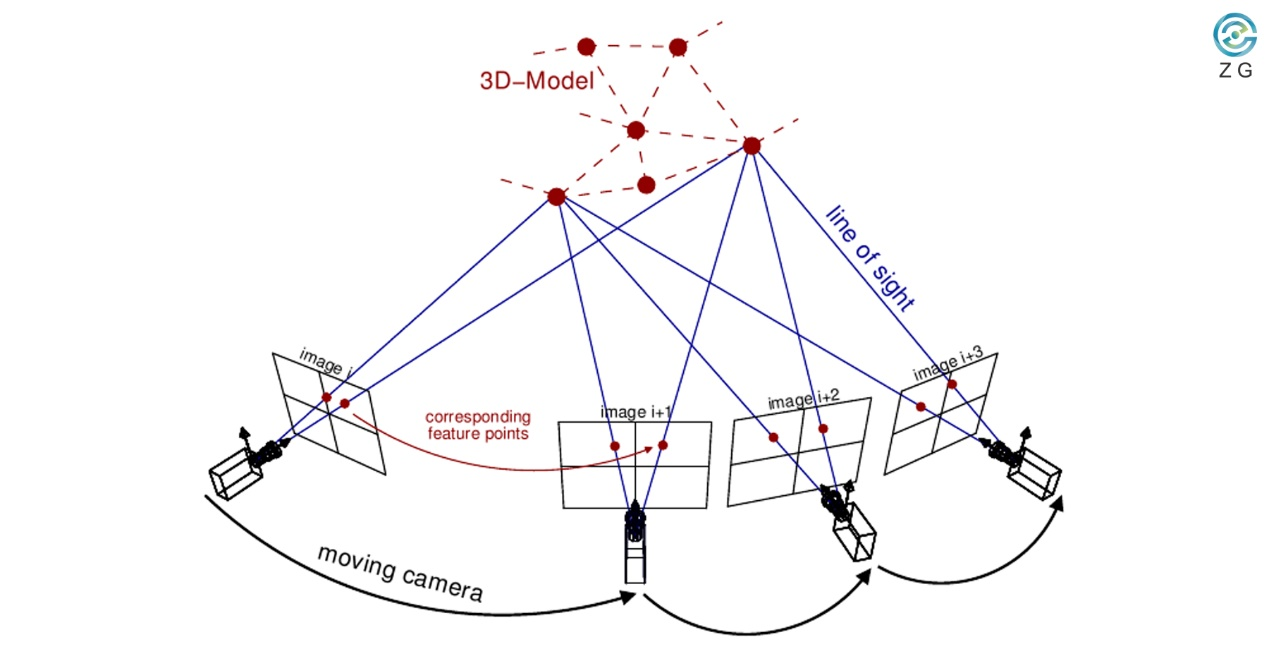

Photogrammetrie -Arbeitsprinzip
3.2 Der typische Workflow der Photogrammetrie
Erstens müssen wir wie der typische Workflow des 3D -Scansystems Marker auf das Werkstück platzieren.
Zweitens, da die Skala der 2D -Bilder erforderlich ist, um 3D -Daten aus 2D -Bildern zu extrahieren, müssen wir eine Prüfleiste als Skala auf oder in der Nähe des Werkstücks platzieren. Die Daten der Prüfleiste sind bereits bekannt, sodass die Markerdaten entsprechend berechnet werden können.

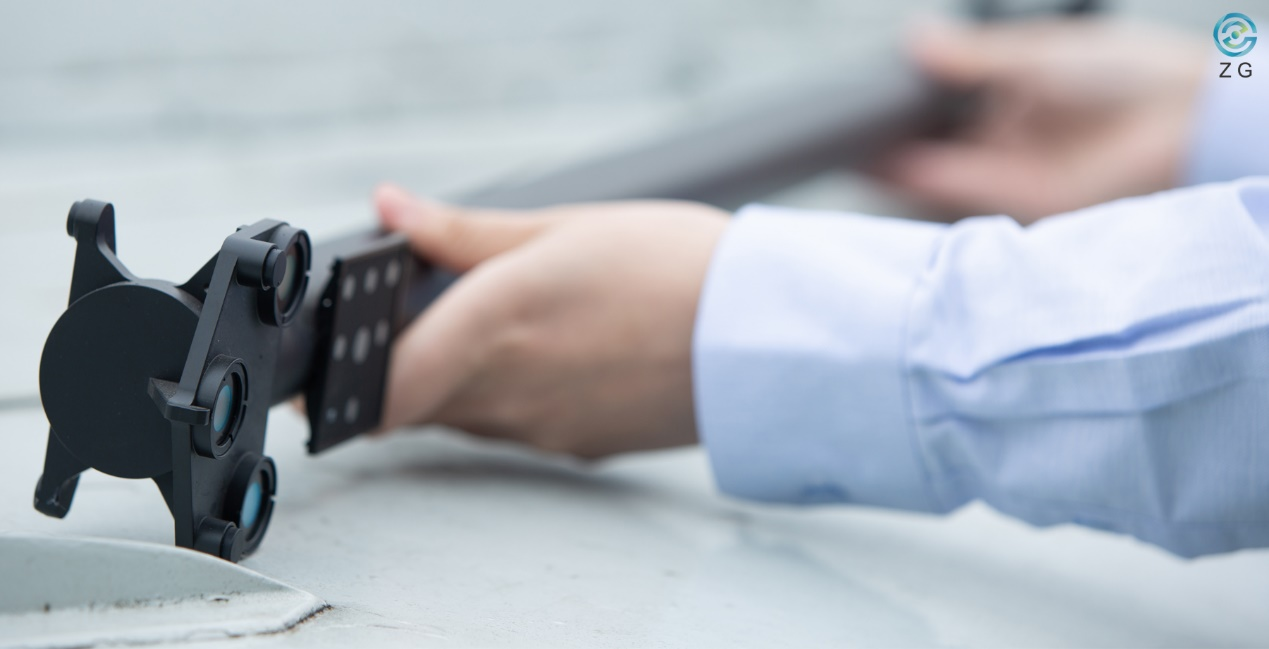

Balkenstange
Drittens fotografieren Sie die Marker auf der Werkstückoberfläche von der Mitte bis zu den Kanten, um das Werkstück vollständig abzudecken
Geben Sie zuletzt die in 3D -Software aufgenommenen Bilder ein und berechnen Sie die Markierungsdaten für die nachfolgende Verwendung.
4. Wie kann ZG helfen?
Um große Werkstücke mit Photogrammetrie zu scannen, kann die ZG -Technologie unterschiedliche Lösungen nach verschiedenen Anwendungen liefern.
Photoshot Lite ist ein professionelles Photogrammetrie -System, das für die meisten großen Werkstücke wie Gussteile geeignet ist. Es ist tragbar und leicht und seine volumetrische Genauigkeit kann bis zu 0,020 mm/m betragen.

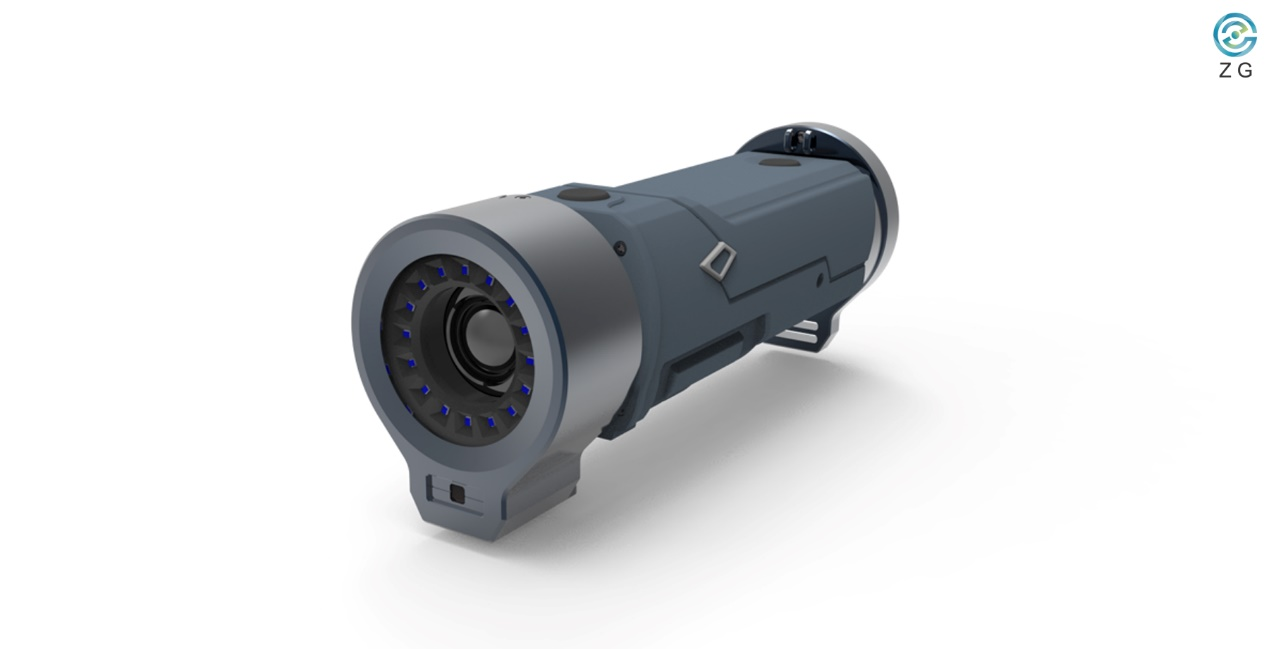

Photoshot Lite
Photoshot Max ist ein drahtloses Photogrammetrie-System, das für extra große Objekte wie Flugzeug, Windturbinenklinge, Bergbaumaschine usw. geeignet ist Daten drahtlos können der Messbereich und der Effizienz dramatisch verbessert werden.
Photoshot Max

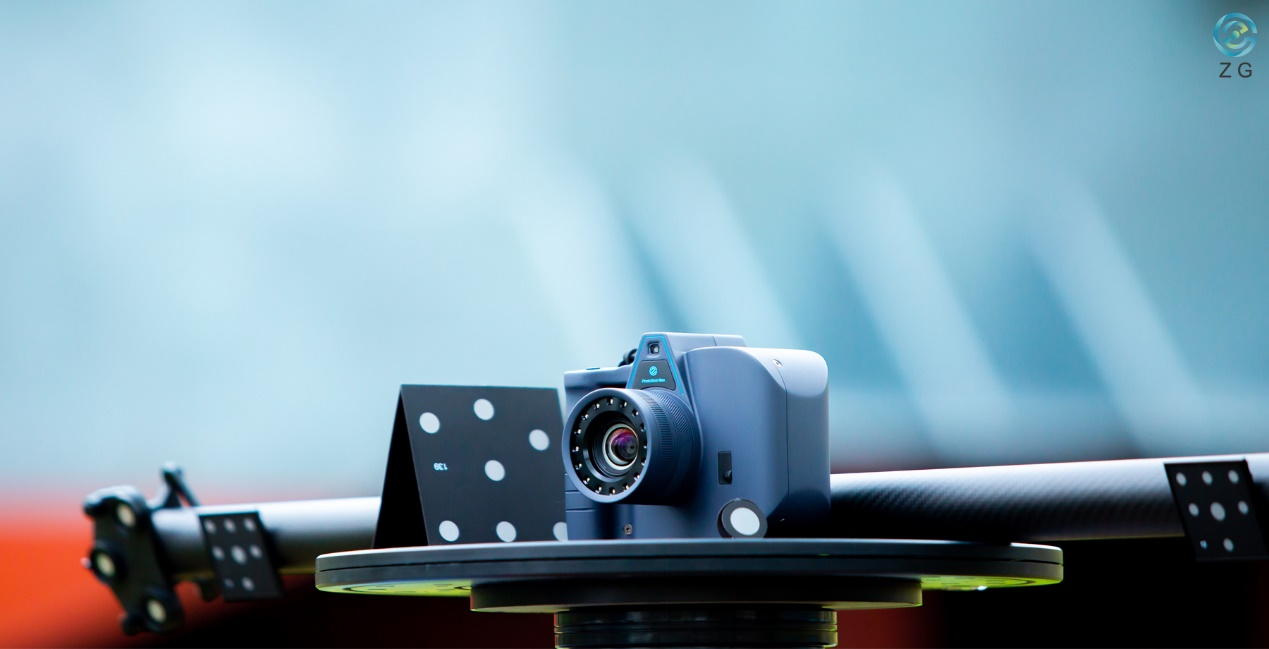

Photoshot Max fotografiert
Neben dem Photogrammetriesystem ist auch ein geeigneter 3D -Scanner für den Scanprozess wichtig. Um die Effizienz zu verbessern, empfehlen wir dringend einen 3D-Scanner mit weitreichendem Modus. Wenn Sie beispielsweise Atlascan einnehmen, kann der Scanbereich bis zu 600 × 550 mm betragen, was definitiv eine bessere Wahl ist als normale 3D -Scanner.

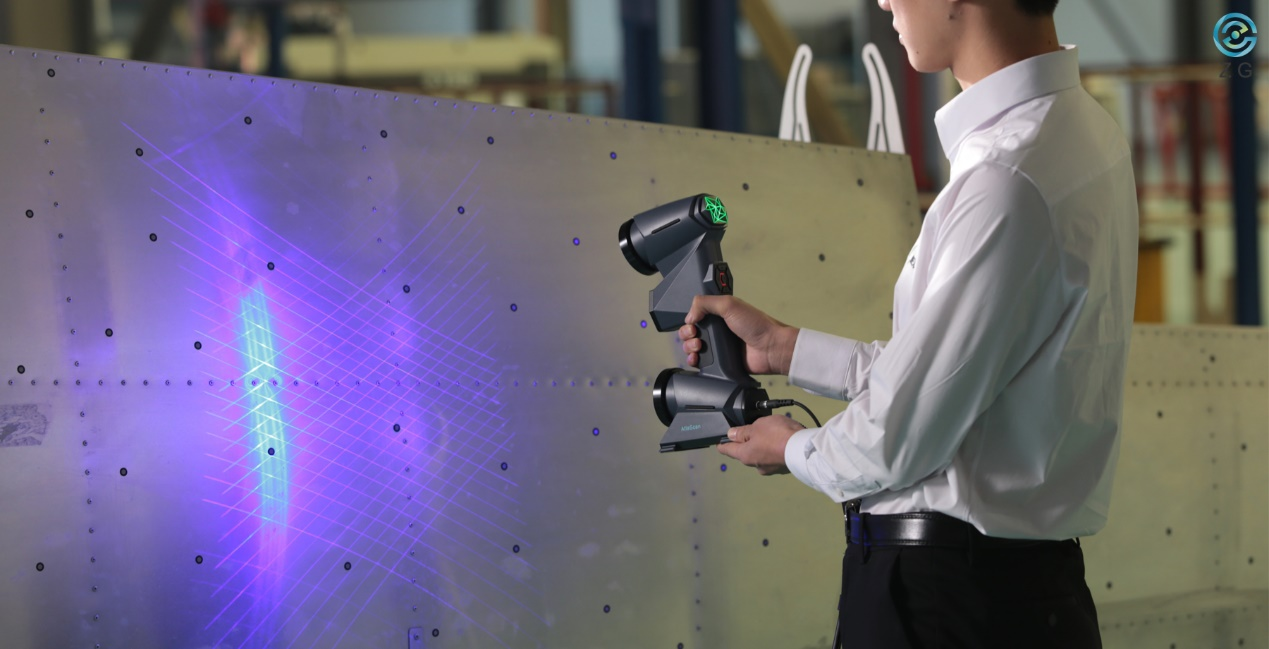

Atlascan Weit-Range-Modus
Die ZG -Technologie bietet seit über 8 Jahren professionelle 3D -Lösungen, nicht nur für große Werkstücke, sondern für alle Arten von Objekten. Wir würden Ihnen gerne eine Lösung für Ihre Bewerbung anbieten, noch heute mit unseren Experten sprechen, um mehr über die 3D-Scan-Technologie und darüber zu erfahren, wie sie sich lang anhaltende Auswirkungen auf Ihr Unternehmen haben können.
