Einführung

Haben Sie sich jemals gefragt, wie die physische Welt in ein digitales 3D-Modell umgewandelt werden kann? 3D-Scannen ist die Antwort und revolutioniert Branchen vom Gesundheitswesen bis zur Unterhaltung. In diesem Artikel untersuchen wir, wie 3D-Scans durchgeführt werden, und konzentrieren uns dabei auf den 3D-Laserscanner – ein leistungsstarkes Werkzeug hinter diesen digitalen Transformationen.

Sie erfahren mehr über die verschiedenen Scanmethoden, ihre Anwendungen und wie diese Technologie die Zukunft von Design und Innovation prägt. Was ist 3D-Scannen?

Definition und Schlüsselkonzepte

Im Kern handelt es sich beim 3D-Scannen um die Erfassung der Form, Größe und Textur eines Objekts in einem digitalen Format. Mithilfe eines Scangeräts sammeln Sensoren Daten von der Objektoberfläche, die dann in ein 3D-Modell umgewandelt werden. Dieses Modell kann in verschiedenen Anwendungen verwendet werden, darunter 3D-Druck, VR, Augmented Reality (AR) und mehr.

Das 3D-Scannen liefert eine digitale Darstellung, die die physikalischen Eigenschaften des Objekts genau nachbilden kann. Dies macht es zu einem leistungsstarken Werkzeug für Designer, Ingenieure und Entwickler, die präzise Modelle realer Objekte zur weiteren Verarbeitung oder Analyse benötigen.

Wie funktioniert 3D-Scannen?

Beim 3D-Scannen werden mithilfe spezieller Werkzeuge und Technologien detaillierte Oberflächendaten erfasst. Der Scanner sendet ein Signal aus, typischerweise einen Laser oder strukturiertes Licht, das vom Objekt reflektiert wird und zum Sensor zurückkehrt. Aus diesen Daten werden die Entfernung und Oberflächendetails berechnet und so eine „Punktwolke“ des Objekts erstellt. Um alle Dimensionen des Objekts zu erfassen, sind oft mehrere Scans aus unterschiedlichen Winkeln notwendig.

Sensoren und Kameras spielen eine entscheidende Rolle bei der Erfassung von Informationen über Tiefe, Farbe und Geometrie. Die gesammelten Daten werden dann verarbeitet, um ein digitales 3D-Modell zu erstellen. Diese Modelle werden normalerweise in einem CAD-Programm (Computer Aided Design) angezeigt, das weiter bearbeitet oder verfeinert werden kann.

Anwendungen des 3D-Scannens

3D-Scannen hat sich in verschiedenen Branchen zu einem unschätzbar wertvollen Werkzeug entwickelt:

● Gesundheitswesen: Bei der Herstellung personalisierter Prothesen und medizinischer Implantate gewährleistet 3D-Scannen genaue Passform und Funktionalität.

● Gaming und Animation: In VR und AR verbessern 3D-Scans realer Objekte oder Charaktere den Realismus digitaler Umgebungen.

● Engineering und Fertigung: Unternehmen nutzen 3D-Scanning für Reverse Engineering, Qualitätskontrolle und Produktdesign und stellen so Präzision in Produktionsprozessen sicher.

● Konservierung und Archäologie: 3D-Scannen trägt zur Erhaltung des kulturellen Erbes bei, indem detaillierte digitale Nachbildungen historischer Artefakte und Denkmäler erstellt werden.

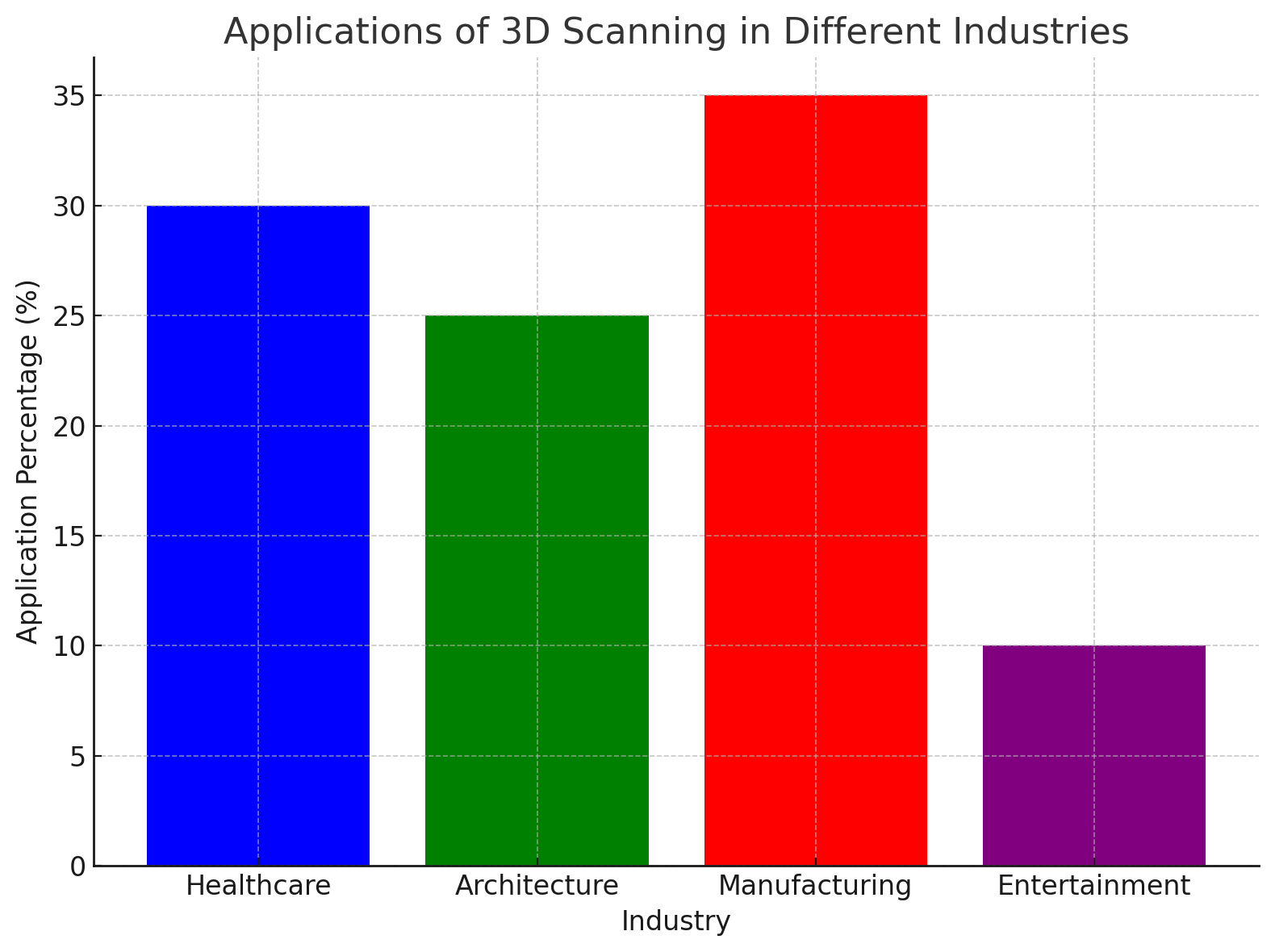

Industrie	Anwendung	Nutzen
Gesundheitspflege	Maßgeschneiderte Prothetik, Operationsplanung	Präzise, ​​individuelle Lösungen
Architektur	Gebäudescans, Renovierungsprojekte	Genaue Messungen und Design
Herstellung	Produktdesign, Qualitätskontrolle	Schnelles Prototyping, präzise Replikation
Unterhaltung	Videospiele, VR-Modellierung	Realistische Umgebungen und Avatare

Der Prozess des 3D-Scannens

Vorbereitung für einen 3D-Scan

Der Erfolg eines 3D-Scans hängt stark von der Vorbereitung ab. Vor dem Scannen eines Objekts muss die Umgebung sorgfältig eingerichtet werden, um die Qualität des Scans zu optimieren. Das Objekt sollte sauber, frei von Staub oder Schmutz sein und in einer stabilen Position platziert werden, um Verzerrungen während des Scannens zu vermeiden. Bei Objekten mit glänzenden oder spiegelnden Oberflächen kann es erforderlich sein, eine matte Beschichtung aufzutragen oder eine andere Scanmethode zu verwenden, um zu verhindern, dass die Reflexionen den Prozess stören.

Die Beleuchtung ist ein weiterer wichtiger Aspekt. Durch die richtige Beleuchtung wird sichergestellt, dass die Sensoren des Scanners genaue Oberflächendetails erkennen können, ohne dass harte Schatten entstehen. Eine gut beleuchtete Umgebung hilft dem Scanner, Daten aus jedem Winkel zu erfassen, was zu einem genaueren 3D-Modell führt.

Scannen des Objekts

Sobald die Vorbereitung abgeschlossen ist, beginnt der Scanvorgang. Für das 3D-Scannen kommen verschiedene Techniken zum Einsatz, darunter 3D-Laserscanner, Photogrammetrie und Streifenlichtscannen.

● 3D-Laserscanning: Ein 3D-Laserscanner sendet einen Laserstrahl auf die Oberfläche des Objekts. Anschließend misst der Scanner, wie lange es dauert, bis der Laser zurückprallt, und erfasst so präzise Entfernungs- und Geometriedaten. Diese Methode eignet sich ideal für die Erfassung hoher Detailgenauigkeit, selbst bei komplexen Formen.

● Photogrammetrie: Bei dieser Methode werden mehrere Fotos des Objekts aus verschiedenen Winkeln aufgenommen. Die Software fügt diese Bilder zusammen, um ein 3D-Modell zu erstellen.

● Strukturiertes Lichtscannen: Bei dieser Technik wird ein Projektor verwendet, um Lichtmuster auf das Objekt zu projizieren. Die Verzerrungen in diesen Mustern werden von einer Kamera erfasst, um ein 3D-Modell zu erstellen.

Während 3D-Laserscanner präziser sind und komplexe Objekte verarbeiten können, können je nach Anwendung auch Photogrammetrie und strukturiertes Lichtscannen nützlich sein.

Verarbeitung der Scandaten

Nach Abschluss des Scanvorgangs müssen die gesammelten Daten verarbeitet werden, um ein verwendbares 3D-Modell zu erstellen. Dieser Prozess umfasst die Bereinigung der Daten, um Fehler oder Duplikate zu entfernen, die Ausrichtung verschiedener Scans und die Verfeinerung des Modells, um es glatt und genau zu machen. Die rohen Punktwolkendaten werden in ein Netz umgewandelt und das Modell anschließend für den vorgesehenen Verwendungszweck optimiert.

Die Daten werden häufig in verschiedene Dateiformate wie STL, OBJ oder PLY exportiert, je nachdem, wofür das Modell verwendet wird. STL-Dateien werden beispielsweise häufig für den 3D-Druck verwendet, während OBJ-Dateien für virtuelle Umgebungen beliebt sind.

3D-Laserscanning verstehen

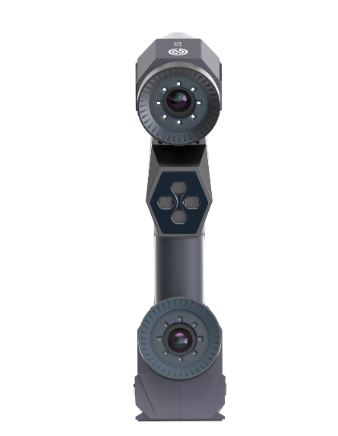

Was ist ein 3D-Laserscanner?

Ein 3D-Laserscanner ist ein hochentwickeltes Werkzeug, das die Geometrie eines Objekts mithilfe von Laserstrahlen erfasst. Diese Technologie wird aufgrund ihrer Präzision bei der Erstellung hochdetaillierter 3D-Modelle häufig eingesetzt. Im Gegensatz zu anderen Methoden sind 3D-Laserscanner in der Lage, die Form und Größe von Objekten mit großer Genauigkeit zu erfassen, selbst in schwierigen Umgebungen oder mit komplizierten Designs.

Der Scanner sendet Laserstrahlen aus, die von der Objektoberfläche reflektiert werden und zum Sensor zurückkehren. Durch Messung der Zeit, die der Laser für die Rückkehr benötigt, berechnet der Scanner die Entfernung und erstellt eine Punktwolke. Diese Punktwolke wird dann zu einem 3D-Modell verarbeitet, das zur Analyse, zum Design oder zur Replikation verwendet werden kann.

Die Wissenschaft hinter dem Laserscanning

Die Kerntechnologie hinter 3D-Laserscannern ist Lasertriangulation oder Flugzeit. Diese Methoden ermöglichen es dem Scanner, Entfernungen mit unglaublicher Präzision zu messen. Die Laserstrahlen scannen die Oberfläche und das reflektierte Licht wird gemessen, um eine exakte digitale Darstellung der Objektgeometrie zu erstellen. Einige 3D-Laserscanner erfassen auch Farbdaten und ermöglichen so realistischere Modelle.

Durch die Kombination mehrerer Scans aus unterschiedlichen Winkeln kann der Scanner ein vollständiges 3D-Modell erstellen, das alle Details des Objekts widerspiegelt. Dieser Prozess ist äußerst präzise und schnell, was 3D-Laserscanner für viele Branchen zur bevorzugten Wahl macht.

Modell	Genauigkeit	Scanbereich	Scangeschwindigkeit	Preisklasse
Modell A	0,1 mm	3 x 3 Meter	1 Minute pro Scan	5.000 bis 7.000 US-Dollar
Modell B	0,05 mm	5 x 5 Meter	2 Minuten pro Scan	10.000 bis 15.000 US-Dollar
Modell C	0,2 mm	2 x 2 Meter	30 Sekunden pro Scan	2.000 bis 4.000 US-Dollar

Anwendungen von 3D-Laserscannern

3D-Laserscanner haben branchenübergreifend breite Anwendungsmöglichkeiten:

● Architektur: Zur Erfassung des Bauzustands und zur Ermöglichung präziser Messungen bei Renovierungen oder Restaurierungen.

● Produktdesign: Ingenieure verwenden 3D-Laserscanner, um detaillierte Modelle von Prototypen für Tests und Produktion zu erstellen.

● Reverse Engineering: 3D-Laserscanner werden zur Replikation von Teilen oder Komponenten verwendet, wenn die ursprünglichen Designdateien nicht verfügbar sind.

● Denkmalpflege: Museen und historische Stätten nutzen 3D-Scans, um digitale Nachbildungen von Artefakten und Gebäuden zu erstellen und diese für zukünftige Generationen zu bewahren.

So erstellen Sie einen 3D-Scan mit Ihrem Smartphone

Verwendung von 3D-Scan-Apps

Dank der Fortschritte in der Smartphone-Technologie ermöglichen viele Apps den Benutzern nun die Durchführung grundlegender 3D-Scans mithilfe der Kamera und Sensoren des Telefons. 3D-Scan-Apps für Smartphones sind zwar nicht so präzise wie professionelle 3D-Laserscanner, bieten aber eine bequeme und leicht zugängliche Möglichkeit, einfache 3D-Modelle zu erstellen. Mit beliebten Apps wie Trnio und Qlone können Benutzer Objekte erfassen, indem sie mehrere Bilder aus verschiedenen Winkeln aufnehmen und sie zu einem 3D-Modell zusammenfügen.

Diese Apps funktionieren nach einem ähnlichen Prinzip wie die Photogrammetrie, nutzen jedoch die Kamera und Rechenleistung des Smartphones, um das Modell zu erstellen. Obwohl er nicht so genau ist wie ein 3D-Laserscanner, ist er dennoch ein nützliches Werkzeug zum schnellen Scannen von Objekten.

Tipps für bessere Scanergebnisse

Für diejenigen, die ein Smartphone zum Scannen von Objekten verwenden, finden Sie hier einige Tipps zur Verbesserung Ihrer Ergebnisse:

● Sorgen Sie für eine gute Beleuchtung, um Schatten zu reduzieren und die Oberflächendetails zu verbessern.

● Halten Sie beim Scannen einen gleichbleibenden Abstand zum Objekt ein.

● Vermeiden Sie das Scannen von reflektierenden oder transparenten Oberflächen, da diese zu Fehlern beim Scan führen können.

Einschränkungen beim Smartphone-3D-Scannen

Das Smartphone-Scannen hat seine Grenzen, insbesondere in Bezug auf Präzision und Detailgenauigkeit. Im Gegensatz zu 3D-Laserscannern haben Smartphones Schwierigkeiten, komplizierte Formen oder Objekte mit komplexen Texturen zu erfassen. Darüber hinaus kann der Scanvorgang länger dauern und das endgültige Modell erfordert möglicherweise mehr Bearbeitung.

Wenn Sie für professionelle Anwendungen hohe Präzision benötigen, investieren Sie am besten in einen 3D-Laserscanner. Für gelegentliche oder schnelle Scans können Smartphones jedoch immer noch eine praktikable Option sein.

Was passiert nach dem Scan?

Datenverarbeitung und -verfeinerung

Sobald der Scan abgeschlossen ist, werden die Rohdaten mehreren Verarbeitungsstufen unterzogen, um das Modell zu verfeinern. Dazu gehört das Entfernen von Rauschen, das Ausrichten verschiedener Scans und das Korrigieren etwaiger Fehlausrichtungen oder Verzerrungen. Das Ergebnis ist ein sauberes, optimiertes 3D-Modell, das für 3D-Druck, virtuelle Simulationen oder Designanwendungen verwendet werden kann.

Exportieren und Verwenden des 3D-Scans

Nach der Bearbeitung kann das 3D-Modell je nach Verwendungszweck in verschiedene Formate wie STL, OBJ oder PLY exportiert werden. STL eignet sich beispielsweise ideal für den 3D-Druck, während OBJ-Dateien häufiger für Anwendungen in der virtuellen Realität (VR) und im computergestützten Design (CAD) verwendet werden. Das Modell kann dann in verschiedene Arbeitsabläufe integriert werden, sei es für Prototyping, Design oder digitale Umgebungen.

Zukunft der 3D-Scan- und Lasertechnologie

Da sich die Technologie ständig weiterentwickelt, wird das 3D-Scannen immer schneller, erschwinglicher und zugänglicher. 3D-Laserscanner stehen an der Spitze dieser Revolution. Fortschritte in der Software und Hardware machen sie effizienter und ermöglichen die Erfassung noch feinerer Details. Die Zukunft birgt spannende Möglichkeiten für Branchen, die 3D-Scannen für eine Vielzahl von Anwendungen einsetzen möchten.

Abschluss

Das 3D-Scannen, insbesondere mit 3D-Laserscannern, revolutioniert die Industrie, indem es genaue digitale Nachbildungen physischer Objekte liefert. Jeder Schritt im Prozess, von der Vorbereitung bis zur Nachbearbeitung, spielt eine entscheidende Rolle für die Gewährleistung der Präzision. Ob im Gesundheitswesen, in der Architektur oder im Produktdesign: 3D-Scannen verbessert Arbeitsabläufe, verbessert Designs und eröffnet neue Möglichkeiten. ZG Technology bietet fortschrittliche 3D-Scanlösungen und liefert qualitativ hochwertige Ergebnisse, die Innovation und Effizienz in verschiedenen Branchen vorantreiben.

FAQ

F: Was ist ein 3D-Scan?

A: Ein 3D-Scan ist der Prozess der Erstellung einer digitalen Darstellung eines physischen Objekts. Es erfasst Form, Größe und Textur und wandelt sie in ein 3D-Modell um, das in verschiedenen Anwendungen wie 3D-Druck und virtueller Realität verwendet werden kann.

F: Wie funktioniert ein 3D-Laserscanner?

A: Ein 3D-Laserscanner verwendet Laserstrahlen, um die Oberfläche eines Objekts zu messen. Der Scanner zeichnet die Zeit auf, die der Laser zum Zurückprallen benötigt, und erstellt so eine detaillierte 3D-Punktwolke der Objektgeometrie.

F: Warum sollte ich einen 3D-Laserscanner anstelle anderer Scanmethoden verwenden?

A: 3D-Laserscanner liefern hochpräzise und detaillierte Scans, insbesondere für komplexe Formen und Oberflächen. Sie sind ideal für Anwendungen, die Präzision erfordern, wie Architektur, Produktdesign und Reverse Engineering.

F: Wie genau ist ein 3D-Scan mit einem 3D-Laserscanner?

A: 3D-Laserscanner bieten eine hohe Genauigkeit und erfassen Messungen im Millimeterbereich. Die Präzision hängt vom Scannermodell ab, sie sind jedoch im Allgemeinen viel genauer als Smartphones oder einfache Scanmethoden.

F: Wofür kann ich einen 3D-Laserscanner verwenden?

A: Ein 3D-Laserscanner kann für eine Vielzahl von Anwendungen eingesetzt werden, beispielsweise für Produktdesign, Denkmalpflege, Architektur, Qualitätskontrolle und Reverse Engineering. Es hilft bei der Erstellung detaillierter und präziser digitaler Modelle für die weitere Analyse oder Produktion.

F: Wie lange dauert ein 3D-Scan?

A: Die Zeit für einen 3D-Scan hängt von der Größe und Komplexität des Objekts ab. Mit einem 3D-Laserscanner kann das Scannen je nach erforderlichem Detaillierungsgrad einige Minuten bis mehrere Stunden dauern.

F: Wie viel kostet ein 3D-Scan?

A: Die Kosten für einen 3D-Scan hängen von Faktoren wie der Größe des Objekts und der verwendeten Technologie ab. Professionelle Dienstleistungen mit einem 3D-Laserscanner können aufgrund der hohen Genauigkeit und Detailgenauigkeit, die sie bieten, mehr kosten.
