Wie planen Sie einen markerfreien Scanpfad für Karosserieteile?

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2026-10-20      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Für das herkömmliche 3D-Scannen im Automobilbereich sind Hunderte von Positionierungszielen erforderlich. Dieser manuelle Prozess verwandelt einen schnellen zehnminütigen Scan in eine Stunde mühsamer Vorbereitung und Bereinigung. Bei großen Karosserieteilen ohne Merkmale wird dieser spezifische Engpass durch die Umstellung auf einen markierungslosen Arbeitsablauf beseitigt. Es bringt jedoch eine völlig neue Herausforderung mit sich. Sie müssen die räumliche Verfolgung auf glatten, sich wiederholenden Oberflächen aufrechterhalten, ohne die Ausrichtung zu verlieren. Die Planung eines absichtlichen Scanpfads ist der entscheidende Unterschied zwischen der Erstellung eines fehlerfreien digitalen Zwillings und dem Erleiden einer starken Ausrichtungsabweichung. In diesem umfassenden Leitfaden werden die wesentlichen strategischen Wegfindungstechniken aufgeschlüsselt, die Sie benötigen. Wir untersuchen Taktiken zur Risikominderung und die Hardware-Bewertungskriterien, die erforderlich sind, um komplexe Fahrzeugkarosserieteile erfolgreich zu erfassen, ohne sich auf herkömmliche Klebeziele zu verlassen.

Wichtige Erkenntnisse

  • Markierungsfreies Scannen von Karosserieteilen basiert auf einer kontinuierlichen geometrischen oder Texturverfolgung und erfordert einen Scanpfad, der merkmalsreiche Bereiche zuerst priorisiert.

  • Die „Anchor and Sweep“-Methode gewährleistet die räumliche Ausrichtung, indem sie die Kanten und Zeichenlinien des Panels erfasst, bevor sie auf ausgedehnte flache Oberflächen übergeht.

  • Durch das Upgrade auf einen Tracker- und Marker-freien 3D-Laserscanner verlagern sich die Kosten von der manuellen Arbeit (Zielanwendung) auf die Vorab-Hardwarefähigkeit.

  • Bei Panels mit einer Länge von mehr als 1 Meter und minimalen Merkmalen versagt die standardmäßige Geometrieverfolgung häufig, sodass die integrierte Photogrammetrie eine wichtige Bewertungsanforderung darstellt.

Das Business Case für einen Tracker- und Marker-freien 3D-Laserscanner

Geschäftsproblemgestaltung

Das Anbringen von Klebemarkern ist im professionellen Automobilbereich eine enorme Zeitverschwendung. Techniker verbringen routinemäßig Stunden damit, Autotüren, Motorhauben und Seitenverkleidungen zu bekleben. Das Entfernen dauert genauso lange. Darüber hinaus hinterlassen Klebstoffe hartnäckige Rückstände. Dies birgt erhebliche Risiken für makellose Klarlacke oder individuelle Lackierungen. Hier kommt es bei großvolumigen Reverse-Engineering-Pipelines zu massiven Engpässen. Qualitätskontrollteams müssen mit ähnlichen Verzögerungen rechnen, wenn sie neu gestanzte Teile prüfen. Jede Minute, die Sie mit der Verwaltung von Aufklebern verbringen, verringert den täglichen Gesamtdurchsatz. Im Wesentlichen bezahlen Sie qualifizierte Ingenieure für die Durchführung alltäglicher administrativer Vorbereitungsarbeiten.

Lösungsansatz

Der Übergang zu fortschrittlichen geometriebasierten oder texturbasierten Tracking-Algorithmen löst diese Probleme direkt. Sie eliminieren physische Markierungen vollständig aus dem Arbeitsablauf. Sie vermeiden außerdem teure, restriktive externe optische Tracker, die normalerweise für die Erfassung großer Mengen erforderlich sind. Die Investition in einen hochleistungsfähigen Tracker- und Marker-freien 3D-Laserscanner verlagert Ihren Fokus. Sie tauschen den wiederkehrenden manuellen Arbeitsaufwand gegen leistungsstarke Vorab-Hardwarefunktionen ein. Die Software interpretiert die natürliche Form des Fahrzeugs. Es nutzt die eigene physikalische Geometrie des Autos, um sich kontinuierlich im 3D-Raum zu orientieren.

Erfolgskriterien

Der ultimative Erfolgsmaßstab ist eine deutliche Zeitreduzierung. Unternehmensteams reduzieren die Zeit für die Teilevorbereitung routinemäßig um bis zu 80 Prozent. Gleichzeitig gewährleisten sie eine überprüfbare volumetrische Genauigkeit. Bei großflächigen Automobilpaneelen liegen die Ergebnisse typischerweise bei Toleranzen von unter 0,05 mm. Sie erreichen eine schnellere Generierung digitaler Zwillinge. Sie beschleunigen den gesamten Entwurfsiterationszyklus. Eine erfolgreiche Implementierung bedeutet, dass Ingenieure komplette Fahrzeuggeometrien an einem einzigen Nachmittag erfassen und nicht über mehrere Tage hinweg. Diese schnelle Abwicklung bietet einen enormen Wettbewerbsvorteil im Automotive-Aftermarket-Design.


Bewerten der Panel-Topographie und Einschränkungen vor dem Scannen

Umsetzungsrealitäten

Nicht alle Fahrzeugtafeln ermöglichen eine sofortige markierungsfreie Verfolgung. Bevor Sie beginnen, müssen Sie die Platte visuell beurteilen. Suchen Sie genau nach natürlichen Tracking-Ankern auf der Oberfläche. Dazu gehören scharfe Falten, gleichmäßige Lücken in den Paneelen, hervorstehende Türgriffe oder Bereiche mit unterschiedlichen Krümmungen. Flache Flächen bieten für die Softwarealgorithmen nichts, woran sie sich festhalten könnten. Moderne Elektrofahrzeuge verfügen häufig über glatte, aerodynamische Motorhauben. Dies sind die Oberflächen, die ohne Ziele am schwersten zu erfassen sind. Sie müssen festlegen, wo sich die komplexe Geometrie auf dem Panel befindet.

Annahmen zur Oberflächenbeschaffenheit

Die Oberflächenbeschaffenheit ist für die Lasererfassung von enormer Bedeutung. Stark reflektierende, schwarz glänzende oder transparente Oberflächen stellen große optische Herausforderungen dar. Laser haben oft Schwierigkeiten, reflektiertes oder absorbiertes Licht zu erkennen. Sie müssen beurteilen, ob Ihre spezifische Hardware Klarlacke nativ verarbeiten kann. Einige Premium-Blaulasersysteme bewältigen dunkle Farben hervorragend. Für perfekt verspiegeltes Chrom oder hochglänzende Oberflächen bleibt die Anwendung eines vorübergehend verschwindenden Scansprays jedoch ein obligatorischer Schritt. Testen Sie immer zuerst einen kleinen, verborgenen Bereich, um die Reaktion des Scanners auf den Dynamikbereich zu beurteilen.

Umgebungsbeleuchtung

Denken Sie sorgfältig über Ihre Umgebungsbeleuchtung nach. Markierungsfreies Tracking hängt in hohem Maße davon ab, dass integrierte Kameras Oberflächenkontrastdaten lesen. Direktes Sonnenlicht wäscht Laserlinien vollständig aus. Es blendet die optischen Sensoren des Scanners. Eine kontrollierte, diffuse Shopbeleuchtung führt zu deutlich geringeren Driftraten. Streben Sie eine gleichmäßige Deckenbeleuchtung an. Beseitigen Sie harte Schatten rund um das Fahrzeug. Eine gleichmäßige Umgebungsbeleuchtung stellt sicher, dass die Algorithmen subtile Panelkurven unterscheiden können. Wenn Sie die Umgebungsumgebung Ihres Shops strikt kontrollieren, treten weniger Tracking-Einbrüche auf.

Schritt-für-Schritt-Scan-Pfad-Strategie für strukturlose Flächen

Die Planung Ihrer physischen Bewegung rund um das Fahrzeug bestimmt Ihre Datenqualität. Nachfolgend finden Sie den bewährten Fortschritt für die Bewältigung glatter Automobiloberflächen.

  1. Die Ankerphase (Kanten und Falten): Beginnen Sie den Scanpfad am funktionsreichsten Abschnitt des Panels. Sie können sich für einen Radkasten, eine Türnaht oder eine scharfe Charakterlinie entscheiden. Dadurch wird eine hochpräzise geometrische Grundlage geschaffen. Die Software baut hier ein starkes Basiskoordinatensystem auf.

  2. Die Sweep-Phase (flache Oberflächen): Bewegen Sie sich erst dann zur konturlosen Mitte des Paneels, nachdem Sie einen starken geometrischen Umfang festgelegt haben. Stellen Sie sich das so vor, als würden Sie die Ränder einer Wand streichen, bevor Sie die Mitte ausrollen. Sie bewegen sich über die bekannten Grenzen hinaus nach innen.

  3. Sichtfeldüberlappung (FOV): Halten Sie eine Überlappung von mindestens 30–40 % zwischen Ihren physischen Durchgängen ein. Der Scanner muss ständig ein bekanntes geometrisches Merkmal „sehen“. Diese Überlappung verhindert, dass das System inmitten einer glatten Haube seine räumlichen Koordinaten verliert.

  4. Tempo- und Winkelvariationen: Nutzen Sie einen vielseitigen 3D-Laserscanner, um Ihre Kreuzungswinkel zu ändern. Erstellen Sie ein Kreuzschraffurmuster statt streng paralleler Linien. Diese schwungvolle Bewegung zwingt die Software dazu, kontinuierlich neue räumliche Daten mit zuvor gescannter Geometrie abzugleichen.

Best Practices für Pathing

  • Halten Sie Ihr Handgelenk fixiert und bewegen Sie Ihren gesamten Körper, um einen gleichmäßigen Abstand einzuhalten.

  • Richten Sie den Scanner niemals auf einen leeren Raum. Halten Sie das Panel immer in der Mitte des Sichtfelds.

  • Gehen Sie den Umfang des Paneels vollständig ab, bevor Sie den breiten Mittelteil in Angriff nehmen.

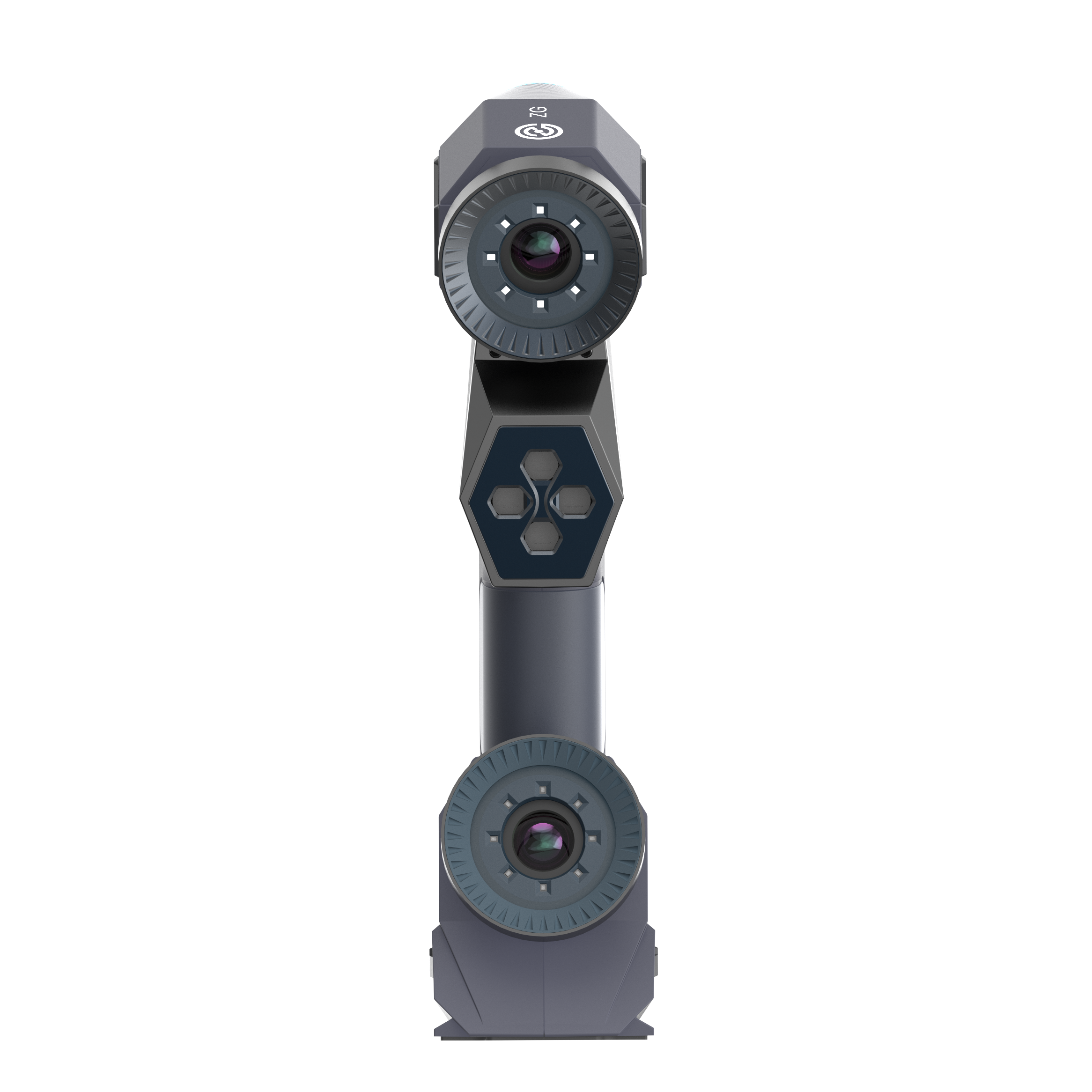

Evaluierende Hardware: 3D-Laserscanner mit unabhängiger integrierter Photogrammetrie

Bewertungsdimensionen (Features-to-Outcomes)

Bei völlig flachen, massiven Panels ist die reine Geometrieverfolgung schwierig. Denken Sie an das Dach eines Nutzfahrzeugs oder an eine große LKW-Ladefläche. Die Software sieht eine durchgehende flache Ebene. Es kann nicht festgestellt werden, ob es sich um einen Zoll oder einen Fuß bewegt hat. Dies führt zu einer starken Ausrichtungsdrift. Die Daten beginnen falsch zu verzerren oder zu stapeln. Sie müssen Hardware anhand ihrer Fähigkeit bewerten, diese spezifischen Makrooberflächen und nicht nur kleine, komplexe Teile zu handhaben.

Der Vorteil der Photogrammetrie

Ein hochleistungsfähiger 3D-Laserscanner mit unabhängiger integrierter Photogrammetrie ändert die Gleichung völlig. Mithilfe integrierter hochauflösender Kameras wird zunächst ein volumetrisches Skelett des Objekts erfasst. Dies geschieht, bevor das detaillierte Laserscannen überhaupt beginnt. Das Photogrammetriesystem erfasst die globale Genauigkeit im gesamten Fahrzeug. Es erstellt einen unsichtbaren, äußerst starren 3D-Begrenzungsrahmen. Sie benötigen keine externen Tracking-Rigs oder unordentlichen Referenzstangen mehr, die den Arbeitsbereich überspannen.

Skalierbarkeit

Ihre Pipeline kann vom Scannen einzelner Kotflügel bis zur Erfassung des gesamten Fahrzeugchassis reichen. Dann ist die integrierte Photogrammetrie absolut unverzichtbar. Standard-Tracking akkumuliert mikroskopische Fehler über große Entfernungen. Die integrierte Photogrammetrie verhindert diese kumulative Abweichung der Ausrichtung über Entfernungen von mehr als 1,5 Metern. Sie stellen sicher, dass die vordere Stoßstange perfekt zur hinteren Stoßstange ausgerichtet ist.

Vergleich der Tracking-Technologie für Kfz-Panels

Funktion/Fähigkeit

Reine Geometrieverfolgung

Geometrie + integrierte Photogrammetrie

Ideale Panelgröße

Unter 1,5 Meter

Komplettes Fahrzeugchassis (unbegrenzt)

Volumetrische Genauigkeit über die Distanz

Driftet deutlich nach 1,5 m

Behält weltweit eine hohe Steifigkeit bei

Flache Oberflächenleistung

Anfällig für Trackingverlust

Hohe Stabilität durch Skelettarretierung

Einrichtungszeit

Schnell (keine Ziele)

Schnell (erster Fotopass erforderlich)

Auswahllogik

Fordern Sie bei der Bewertung von Hardware-Anbietern eine konkrete Live-Demonstration an. Akzeptieren Sie keine Demo an einem komplexen Motorblock oder einem stark konturierten Getriebe. Diese sind leicht zu verfolgen. Fordern Sie einen Live-Scan einer glatten, gebogenen Haube an. Dies bestätigt die tatsächliche Fähigkeit der Software, die Verfolgung ohne Markierungen durchzuführen. Beobachten Sie den Bildschirm genau, um zu sehen, ob das Netz bei langen Kehrbewegungen reißt oder sich verzieht.

Reduzierung von Tracking-Verlusten und Ausrichtungsrisiken

Software-Wiederherstellungsprotokolle

Sie müssen definieren, was passiert, wenn die Verfolgung während des Scans verloren geht. Selbst erfahrene Bediener verlieren gelegentlich das Panel. Mit der Premium-Scansoftware kann der Benutzer zu einem zuvor gescannten Ankerpunkt zurückkehren. Richten Sie den Scanner einfach auf eine bekannte Falte oder Kante. Die Software erkennt die Geometrie sofort. Der Scan wird nahtlos fortgesetzt, ohne dass Sie das gesamte Panel neu starten müssen. Machen Sie sich mit diesen Wiederherstellungsgeräuschen und visuellen Hinweisen auf Ihrer spezifischen Benutzeroberfläche vertraut.

Verwalten der Datenakkumulation (Überscannen)

Zu langes Verweilen auf einer unstrukturierten Fläche verursacht Probleme. Bediener schweben oft über einer glatten Stelle und versuchen, die verlorene Spur wiederherzustellen. Dies führt zu verrauschten Daten. Es entstehen redundante, geschichtete Netze, die gestapelten Kartoffelchips ähneln. Sie müssen eine gleichmäßige, kontinuierliche Bewegung über die Oberfläche aufrechterhalten. Wenn Sie die Spur verlieren, ziehen Sie den Scanner sofort weg. Wechseln Sie zu einem Ankerpunkt und fahren Sie reibungslos fort. Schrubben Sie den Scanner niemals aggressiv über einer einzelnen flachen Stelle hin und her.

Häufige Fehler, die es zu vermeiden gilt

  • Zu schnelle Bewegung: Eine schnellere Bildrate der Kamera führt zu sofortigen Tracking-Einbrüchen.

  • Warnfarben ignorieren: Die meisten Softwareprogramme zeigen eine rote oder gelbe Heatmap an, wenn die Entfernung falsch ist. Beachten Sie die optimale Brennweite.

  • Scannen bei direkter Sonneneinstrahlung: Infrarot- und Lasersysteme scheitern im Wettbewerb mit der Sonnenstrahlung.

Nächste Schritte

Überprüfen Sie noch heute Ihren aktuellen Betriebsablauf. Berechnen Sie die genauen monatlichen Arbeitsstunden, die Ihr Team für das Anbringen und Entfernen von Markern aufwendet. Multiplizieren Sie dies mit dem Stundensatz Ihres Shops. Mit diesen Arbeitseinsparungen können Sie den Umstieg auf fortschrittliche markerfreie Lasersysteme leicht rechtfertigen. Definieren Sie Ihre Standardarbeitsanweisungen neu, um vor jedem neuen Projekt Topografiebewertungen einzubeziehen. Schulen Sie Ihre Mitarbeiter gezielt in der „Anchor and Sweep“-Methodik.

Abschluss

Die Planung eines markerfreien Scanpfads erfordert eine Umstellung Ihrer betrieblichen Denkweise. Sie müssen davon Abstand nehmen, sich auf physische Ziele zu verlassen. Stattdessen führen Sie bewusste, auf die Geometrie ausgerichtete Bewegungen aus. Indem Sie Ihren Scan zunächst auf Zeichenzeilen verankern, schaffen Sie eine stabile Grundlage. Das systematische Überstreichen flacher Flächen gewährleistet eine kontinuierliche Datenerfassung, ohne dass das räumliche Bewusstsein verloren geht. Mit dieser Methode erstellen Betreiber konsequent digitale Zwillinge mit hoher Wiedergabetreue. Für Unternehmensteams, die sich mit umfassendem Automotive-Reverse-Engineering befassen, reicht eine Standardverfolgung selten aus. Die Investition in hochentwickelte Geräte mit integrierter Photogrammetrie bleibt die zuverlässigste Strategie. Markierungen werden dauerhaft eliminiert, während die strikte volumetrische Genauigkeit im gesamten Fahrzeug sicher gewahrt bleibt.

FAQ

F: Verringert das markerfreie Scannen die allgemeine volumetrische Genauigkeit?

A: Es kann die Genauigkeit verringern, wenn dem Panel geometrische Merkmale fehlen und es sich ausschließlich auf die einfache Algorithmusverfolgung verlässt. Auf langen, ebenen Flächen kommt es zu starker Drift. Durch den Einsatz fortschrittlicher Systeme mit integrierter Photogrammetrie wird jedoch in der Regel eine hohe Genauigkeit gewährleistet. Die Leistung dieser Hybridsysteme ist mit herkömmlichen markerbasierten Aufbauten vergleichbar, selbst auf großen Panels.

F: Kann ein markerfreier Laserscanner glänzende schwarze Autolacke verarbeiten?

A: Moderne Blaulasersysteme bewältigen dunkle und reflektierende Oberflächen deutlich besser als ältere Streifenlichtscanner. Sie durchdringen problemlos kleinere Reflexionen. Bei hochglanzpolierten Klarlacken oder verspiegelten Oberflächen kann jedoch immer noch ein minimaler Scan-Spray erforderlich sein. Der Erfolg hängt stark von den Dynamikbereichsfähigkeiten Ihrer spezifischen Hardware ab.

F: Was ist die maximale Panelgröße, die ich ohne Markierungen scannen kann?

A: Bei der Standard-Geometrieverfolgung beginnt die Ausrichtungsabweichung häufig nach 1 bis 1,5 Metern auf ebenen Oberflächen ohne Merkmale. Die Software verliert einfach ihren Platz. Umgekehrt verändert sich diese Grenze durch den Einsatz von Hardware mit integrierter Photogrammetrie. Sie können komplette Fahrzeuge oder Nutzfahrzeuge markierungsfrei erfassen, ohne dass sich kritische Fehlerhäufigkeiten ansammeln.
