Die Prüfung komplexer, nicht-prismatischer CNC-Teile stellt für moderne Hersteller oft einen massiven Engpass dar. Herkömmliche Koordinatenmessgeräte (KMGs) und manuelle Messgeräte können mit den komplexen Geometrien, die in der Luft- und Raumfahrt-, Automobil- und Medizinindustrie gefordert werden, einfach nicht mithalten. Dieser Engpass in der Messtechnik zwingt Maschinenwerkstätten dazu, schwere Komponenten auszubauen, sie in temperaturkontrollierte Labore zu transportieren und in langen Warteschlangen auf die Verfügbarkeit von KMGs zu warten. Sie verlieren wertvolle Produktionszeit und riskieren schwere Ausrichtungsfehler bei der Neueinrichtung der Teile.

Die tragbare 3D-Messtechnik bietet einen wirkungsvollen Paradigmenwechsel und bringt die Qualitätskontrolle direkt in die aktive Werkstatt. Bediener können dichte Dimensionsdaten erfassen, ohne das Werkstück aus seiner Halterung zu entfernen. Wir werden bewerten, wie handgehaltenes Laserscannen mit organischen Freiformgeometrien umgeht, und realistische Implementierungsanforderungen skizzieren. Darüber hinaus helfen wir Ihnen, Durchsatzverbesserungen zu bewerten und ein solides Geschäftsmodell für die Integration tragbarer Messtechnik in Ihre täglichen Bearbeitungsabläufe zu erstellen.

Wichtige Erkenntnisse

• Freiform- und organische CNC-Geometrien erfordern eine Datenerfassung mit hoher Dichte, die taktile KMG-Messtaster nur schwer effizient ausführen können.

• Ein **intelligenter 3D-Handscanner mit blauem Laser** zeichnet sich in der Werkstatt durch seine Fähigkeit aus, glänzende, reflektierende bearbeitete Oberflächen zu verarbeiten, ohne dass Mattierungssprays erforderlich sind.

• Für eine erfolgreiche Implementierung müssen nicht nur die Grundliniengenauigkeit, sondern auch die volumetrische Genauigkeit, dynamische Referenzierungsfunktionen und die Scan-to-CAD-Softwareintegration bewertet werden.

• Während tragbare Scanner Engpässe bei der Inspektion drastisch reduzieren, ergänzen sie herkömmliche KMGs für Anforderungen mit extrem engen Toleranzen (im Submikrometerbereich) eher, als dass sie sie vollständig ersetzen.

Der Inspektionsengpass: Warum Freiformgeometrien herkömmliche KMGs herausfordern

Herkömmliche KMGs zeichnen sich durch die Messung prismatischer Formen wie Kästen, Zylinder und flacher Flächen aus. Organische Oberflächen stellen eine völlig andere betriebliche Herausforderung dar. Das Programmieren von Sondenpfaden für das Abtasten von Oberflächen nimmt Stunden an spezialisierter Ingenieurszeit in Anspruch. Erwägen Sie kundenspezifische Verteiler für die Automobilindustrie oder komplizierte Turbinenschaufeln für die Luft- und Raumfahrt. Qualitätsteams müssen komplexe Vektoren definieren, um sicherzustellen, dass der Stift des taktilen Tasters die Oberfläche vollkommen senkrecht zur Tangente trifft. Dieser umfangreiche Programmieraufwand erschöpft Ihre wichtigsten technischen Ressourcen.

Die taktile Abtastung erfasst von Natur aus diskrete, individuelle Datenpunkte. Sie könnten ein KMG so programmieren, dass es fünfzig Punkte über eine komplexe Freiformkurve erfasst. Allerdings entgeht Ihnen völlig alles, was zwischen diesen spezifischen Berührungspunkten passiert. Eine plötzliche Beschädigung des Werkzeugs, eine geringfügige Rückfederung des Materials oder ein örtliches Rattern bleiben oft völlig unentdeckt. Nichtlineare Oberflächen erfordern Erfassungsmethoden mit hoher Dichte, um das bearbeitete Profil tatsächlich anhand des nominalen CAD-Modells zu validieren.

Sie können die physische Logistik der Qualitätskontrolle in einer geschäftigen Werkstatt nicht ignorieren. Der Transport schwerer, sicher eingespannter Teile von einer 5-Achsen-CNC-Fräse in ein separates Messlabor führt zu erheblicher Reibung. Dies führt zu sofortigen Einrichtungsverzögerungen. Sobald ein Ausschussteil aus der Maschinenhalterung entfernt wurde, wird es unglaublich schwierig, es für notwendige Nacharbeiten neu auszurichten. Die Bediener verschwenden wichtige Stunden damit, auf die Laborfreigabe zu warten, anstatt die Spindel am Laufen zu halten und Einnahmen zu generieren.

Häufiger Fehler: Wenn man sich bei Freiformkomponenten auf vereinfachte Bounding-Box-Messungen verlässt, werden zugrunde liegende Profilabweichungen oft maskiert. Ingenieure gehen fälschlicherweise davon aus, dass nur wenige strategische Berührungspunkte die allgemeine geometrische Konformität gewährleisten.

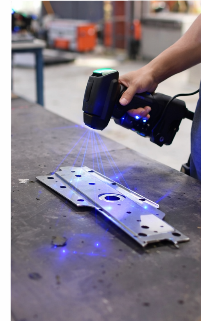

Wie ein intelligenter 3D-Handscanner mit blauem Laser komplexe CNC-Geometrien löst

Durch den Übergang zur optischen Messtechnik werden diese langen Prüfverzögerungen direkt behoben. Die Physik kürzerer Wellenlängenlaser verändert alles für die moderne Metallbearbeitung. Blaues Licht arbeitet mit einer kürzeren Wellenlänge als ältere rote Lasersysteme. Diese physikalische Eigenschaft erzeugt bei der Datenerfassung deutlich weniger Speckle-Rauschen. Dies führt direkt zu einer unglaublich sauberen Datenerfassung auf glänzenden, reflektierenden bearbeiteten Metallen. Sie müssen keine schmutzige Kreide oder Mattierungssprays mehr auf frisch geschnittene Aluminiumteile auftragen. Ein intelligenter 3D-Handscanner mit blauem Laser liest diese schwierigen Oberflächen nativ und bewahrt so die wahre Maßhaltigkeit Ihres Bauteils.

Messgeräte haben normalerweise Probleme, wenn sie Vibrationen in der Werkstatt ausgesetzt sind. Die optische Tracking-Technologie umgeht diese traditionelle Einschränkung vollständig. Durch die Platzierung kleiner reflektierender Positionierungsziele auf dem Teil oder seiner Haltevorrichtung erstellt das System ein lokalisiertes Koordinatensystem. Der Scanner und der physische Teil können sich völlig unabhängig voneinander bewegen. Gabelstapler, die in der Nähe fahren, oder schwere Stanzmaschinen, die über den Gang schießen, verfälschen Ihre Messdaten nicht. Durch diese dynamische Referenzierung werden Umgebungsvibrationen perfekt neutralisiert.

Geschwindigkeit und Datendichte sind der Grund dafür, dass tragbares Scannen die industrielle Messtechnik wirklich dominiert. Durch die Erfassung von Millionen diskreter Punkte pro Sekunde entsteht ein vollständiger, umfassender digitaler Zwilling Ihres physischen Teils. Wir eliminieren vollständig die toten Winkel zwischen einzelnen KMG-Messtastertreffern. Sie überlagern diese dichte Punktwolke sofort auf Ihr ursprüngliches 3D-CAD-Modell. Die Inspektionssoftware generiert dann eine hochvisuelle Farbkarte. Diese Karte zeigt genau an, wo die Oberfläche im gesamten Bauteil von den Nenntoleranzen abweicht.

Best Practice: Richten Sie immer einen starren Referenzrahmen ein, indem Sie physische Ziele auf der Haltevorrichtung und nicht nur auf dem Teil verwenden. Dadurch können Sie mehrere identische Komponenten prüfen, ohne die Ziele erneut auftragen zu müssen.

Kernbewertungskriterien für die Prüfung von Freiformteilen

Hersteller konzentrieren sich oft ausschließlich auf die grundlegenden Genauigkeitsspezifikationen in einem Datenblatt. Der letztendliche Erfolg bei komplexen CNC-Geometrien hängt jedoch von der räumlichen Auflösung ab. Die Erfassung scharfer bearbeiteter Kanten und subtiler Freiformübergänge erfordert eine enorme Detailgenauigkeit. Ein hochauflösender Laser-3D-Scanner bildet die feinsten topografischen Variationen auf der Metalloberfläche ab. Es unterscheidet klar zwischen einer echten Oberflächenabweichung und einer reinen Werkzeugspur. Die hohe Auflösung garantiert, dass Sie die tatsächliche Geometrie erfassen und nicht eine mathematisch geglättete Näherung.

Der physikalische Maßstab führt über große Entfernungen zu zunehmenden Messfehlern. Beim Scannen großer, durchgehender CNC-Teile wie Trennwände in der Luft- und Raumfahrtindustrie ist die volumetrische Genauigkeit von entscheidender Bedeutung. Diese spezifische Metrik wird in Millimetern pro Meter (mm/m) gemessen und definiert, wie sich die Fehler häufen, wenn Sie sich über ein großes Messvolumen bewegen. Organisationen wie VDI/VDE stellen standardisierte Rahmenwerke (z. B. VDI/VDE 2634 Teil 3) zur Zertifizierung dieser Ansprüche bereit. Sie müssen sicherstellen, dass das ausgewählte Gerät von einem Ende eines zwei Meter langen Gussteils bis zum anderen enge Toleranzen einhält, um spätere Montagefehler zu vermeiden.

Hardware stellt nur die Hälfte der messtechnischen Gleichung dar. Ein hochpräziser 3D-Scanner für 3D-Messungen erweist sich ohne robuste Inspektionssoftware als praktisch nutzlos. Sie benötigen nahtlose Exportfunktionen zu Plattformen wie PolyWorks oder Geomagic Control X. Diese fortschrittlichen Programme übernehmen die automatisierte Extraktion der geometrischen Bemaßung und Toleranz (GD&T). Die Auswertung komplexer Beschreibungen – wie zum Beispiel das Profil einer Oberfläche, die tatsächliche Position oder die Zylindrizität – erfordert Software, die umfangreiche Punktwolkendatensätze schnell verarbeitet und zertifizierte Compliance-Berichte ausgibt.

Technologie-Vergleichstabelle: Taktiles KMG vs. tragbares Laserscannen

Workflow Reality Check: Implementierungs- und Prozessrisiken

Das optische Scannen in der Werkstatt bietet im Vergleich zu herkömmlichen Methoden einzigartige betriebliche Arbeitsabläufe. Die meisten optischen Systeme für die Messtechnik erfordern reflektierende Klebeziele, um sich im 3D-Raum auszurichten. Sie müssen diese kleinen Aufkleber auf dem Teil oder der umgebenden Vorrichtung anbringen, bevor Sie einen Scan starten. Diese Zielanwendungsphase verlängert Ihre Gesamtzykluszeit um kurze manuelle Arbeit. Produktionsteams müssen diese Vorbereitungsarbeit bei der Planung umfangreicher Inspektionsroutinen berücksichtigen, um Prozessengpässe zu vermeiden.

Während die dynamische Referenzierung physische Vibrationen problemlos bewältigt, erfordern die atmosphärischen Umgebungsbedingungen dennoch Ihren Respekt. Extreme Temperaturschwankungen in einer offenen Werkstatt wirken sich direkt auf den physischen Teil aus. Durch die Wärmeausdehnung verschieben sich die Abmessungen eines großen Aluminiumgussteils, unabhängig davon, wie genau Ihr Laserscanner arbeitet. Bediener müssen sicherstellen, dass die Teile ein thermisches Gleichgewicht erreichen, bevor sie enge Toleranzen überprüfen, genau wie sie es bei jeder herkömmlichen Messmethode tun würden.

Anbieter vermarkten tragbare Scanner häufig als reine Point-and-Shoot-Geräte. Der physische Scanvorgang ist für die meisten Maschinisten tatsächlich recht intuitiv. Die eigentliche Lernkurve ergibt sich jedoch erst in der anschließenden Datenverarbeitungsphase. Die Schulung der Bediener zur korrekten Ausrichtung der erfassten Punktwolke am Master-CAD-Modell erfordert besondere Übung. Es ist von entscheidender Bedeutung zu verstehen, wann Best-Fit, Reference Point System (RPS) oder datumsbasierte Ausrichtungen verwendet werden sollten. Die Interpretation der Abweichungsanalyse erfordert grundlegende messtechnische Kenntnisse, um Fehlausschleusungen von Gutteilen zu verhindern.

Kernprioritäten der Bedienerschulung

• Richtiger Laser-Abstandsabstand und Schwenktechniken zur Optimierung der Datenerfassungsgeschwindigkeit.

• Strategische Zielplatzierung, um zu vermeiden, dass kritische geometrische Merkmale des Teils verdeckt werden.

• Erkennen falscher Datenspitzen, die durch Streureflexionen oder falsche Belichtungseinstellungen verursacht werden.

• Beherrschen von Datumsausrichtungsstrategien in der Inspektionssoftwareumgebung.

• Präzise Interpretation farblich zugeordneter Abweichungsberichte im Vergleich zu technischen Zeichnungsbeschreibungen.

Aufbau des Business Case und Auswahllösungen

Um eine neue Investition in die Messtechnik zu rechtfertigen, muss man über die grundlegenden Gerätespezifikationen hinausblicken. Messen Sie die stündlichen finanziellen Kosten von Spindelausfallzeiten, während teure Teile auf die herkömmliche KMG-Inspektion warten. Vergleichen Sie diese Strafe mit der Möglichkeit, maschinelles Scannen durchzuführen. Durch die Validierung eines Teils vor dem Lösen können Sie die Bearbeitung sofort wieder aufnehmen, wenn Nacharbeiten erforderlich sind. Diese enorme Reduzierung der Rüstzeit führt zu schnellen Durchsatzverbesserungen in Ihrer gesamten Fertigung.

Passen Sie die Auswahl Ihrer Ausrüstung streng an Ihre technischen Toleranzanforderungen an. Vermeiden Sie den Kauf übermäßiger Kapazitäten, die Sie nicht benötigen, aber unterschätzen Sie nicht Ihr primäres Inspektionswerkzeug. Wenn Ihre komplexen Freiformteile Toleranzen um ±0,025 mm erfordern, ist die Investition in einen blauen Laserscanner in Messtechnikqualität absolut logisch. Sie bewältigen diese Anforderungen mühelos in einer Produktionsumgebung. Wenn Ihre Anwendung hingegen extrem enge Toleranzen im Submikrometerbereich für tiefe Motorbohrungen erfordert, ist ein herkömmliches KMG zur Einhaltung dieser Anforderungen weiterhin unbedingt erforderlich.

Kaufen Sie optische Messgeräte niemals ausschließlich auf der Grundlage einer Hochglanz-Marketingbroschüre. Qualitätsmanager müssen eine Live-Demonstration vor Ort unter realen Bedingungen einfordern. Ein strenger Proof-of-Concept überprüft die Leistung der Ausrüstung unter Ihren spezifischen Lichtverhältnissen, Oberflächenbeschaffenheiten und Produktionsbedingungen.

Schritte für einen effektiven Proof-of-Concept (POC)

1. Wählen Sie drei Ihrer schwierigsten, am stärksten reflektierenden Freiformteile aus, die sich derzeit in der Produktion befinden.

2. Weigern Sie sich, dem Anbieter die Verwendung eigener, perfekt gefertigter Testblöcke mit mattem Finish zu überlassen.

3. Führen Sie die Demonstration direkt in der aktiven Werkstatt neben laufenden CNC-Maschinen durch.

4. Planen Sie den gesamten Prozess von der Zielanwendung bis zur Erstellung des endgültigen GD&T-Berichts.

5. Vergleichen Sie die gescannten Punktwolkendaten mit historischen CMM-Berichten für genau dasselbe Teil.

Abschluss

Der Übergang zum handgehaltenen Laserscanning dient als strategischer operativer Schritt, um hartnäckige Rückstände bei KMGs zu beseitigen. Es versetzt Ihr Team in die Lage, eine 100-prozentige Oberflächenprüfung komplexer Geometrien direkt in der Werkstatt durchzuführen. Durch die Erfassung dichter digitaler Zwillinge identifizieren Sie lokalisierte Werkzeugabweichungen, die taktilen Tastern häufig entgehen.

Um voranzukommen, empfehlen wir Ihnen, Ihre aktuellen Inspektionsengpässe zu prüfen, um verlorene Bearbeitungsstunden zu quantifizieren. Definieren Sie Ihre maximal akzeptable volumetrische Abweichung basierend auf Ihren strengsten Kundentoleranzen. Führen Sie abschließend strenge Benchmark-Tests mit führenden Messtechnikanbietern durch, bei denen Sie Ihre eigenen aktiven Produktionsteile verwenden, um die Leistung in der Praxis zu validieren.

FAQ

F: Kann ein tragbarer 3D-Scanner unser KMG vollständig ersetzen?

A: Nein. Sie ergänzen sich. Handscanner eignen sich ideal für die Werkstattverifizierung, das Reverse Engineering und die 100-prozentige Oberflächeninspektion komplexer Formen. KMGs bleiben für ultrapräzise, ​​tiefe Bohrungen oder Positionstoleranzen im Submikrometerbereich erforderlich.

F: Muss ich Scanspray auf frisch bearbeitetem Aluminium oder Stahl verwenden?

A: Im Allgemeinen nein. Die moderne blaue Lasertechnologie ist speziell darauf ausgelegt, kontrastreiche, reflektierende und glänzende Oberflächen nativ zu bearbeiten und dabei die echte Maßhaltigkeit des Teils zu bewahren.

F: Wie lange dauert die Prüfung eines Freiformteils im Vergleich zu herkömmlichen Methoden?

A: Während die herkömmliche KMG-Programmierung und -Ausführung bei komplexen Oberflächen Stunden dauern kann, reduziert Laserscannen in Kombination mit vorprogrammierten Inspektionssoftwarevorlagen den Prozess oft auf Minuten und erstellt sofort farblich zugeordnete Abweichungsberichte.
