Hintergrundgeschichte

Schwerindustrie und Bergbau bedeuten normalerweise schwierige Bedingungen und überdimensionierte Ausrüstung, Qualitätsprüfung spielt eine entscheidende Rolle, um die Stabilität und Haltbarkeit der Ausrüstung in rauen Arbeitsumgebungen zu gewährleisten.In Anbetracht der Größe und Komplexität der Ausrüstung ist es normalerweise das Messwerkzeug, das zum Teil kommen muss, und nicht das Gegenteil.Die Ingenieure müssen alle Abmessungen der Ausrüstung und die möglichen Interferenzen zwischen verschiedenen Unterbaugruppen messen, was bedeutet, dass die Messdaten nicht nur genau sein müssen, um die Maßangaben der Unterbaugruppen zu überprüfen, sondern auch so vollständig wie möglich Überprüfen Sie, ob verschiedene Unterbaugruppen für eine optimale Leistung gut geeignet sind.

Das war die Herausforderung, die ZG Technology von einem Hersteller von schweren Stahlplatten und Bergbaumaschinen in China gestellt wurde.Um die Qualität der Bergbauausrüstung im Voraus zu kontrollieren, verlangt der Kunde in Übersee, dass sie vor der Lieferung die digitalen 3D-Daten und umfassende Inspektionsberichte der Bergbauausrüstung bereitstellen.Auf diese Weise kann der Kunde die 3D-Daten mit seinem Originalmodell und archivierten Daten vergleichen, um die Qualität zu überprüfen.Dies ist das erste Mal, dass sie dazu aufgefordert werden;In der Vergangenheit nahm der Hersteller Messungen mit traditionellen Messwerkzeugen wie Maßbändern und Lehren vor, was tagelange Handarbeit erforderte.Angesichts eines engen Zeitplans vor dem Liefertermin scheint die Fertigstellung der 3D-Datenerfassung und umfassender Inspektionsberichte eine unmögliche Mission zu sein.Herr Hu, ein Zeichentechniker, ist der Mann, der die Messung durchführt.

Die Herausforderung

Die Teile, die Herr Hu und sein Team zum Messen und Inspizieren verwendeten, waren hauptsächlich schwere Stahlplatten, die mit traditionellen Messwerkzeugen wie Maßband, Messschieber, Lehren usw. bearbeitbar waren.Während Bergbauausrüstung ihr neues Produkt ist, verursachte es Herrn Hu einige Probleme.Beim Messen großer Teile mit zusammengesetzten Kurven und Formen sind herkömmliche Messwerkzeuge unzureichend.Der Aufwand und die Ungenauigkeit des Messens und Zeichnens von Hand führen zu einem hohen Fehlerrisiko. „Es ist ein enormer Stress, wenn ich versuche, große Geräte wie dieses mit den Werkzeugen herzustellen, die wir zuvor verwendet haben“, sagte er.

\"\u003Ci>Furthermore, the whole line would have to stop to allow him to take measurements.\u003C\/i> \u003Cb>Außerdem müsste die ganze Linie anhalten, damit er Messungen vornehmen kann.\u003C\/b> \u003Ci>And with the sheer size of the mining equipment consisting of two subassemblies, one is 8m x 6m x5m in dimension and the other one is 5m x 3m x2.5m, Mr. Hu couldn't do the work just by himself.\u003C\/i> \u003Cb>Und mit der schieren Größe der Bergbauausrüstung, die aus zwei Unterbaugruppen besteht, von denen eine 8 x 6 x 5 m und die andere 5 x 3 x 2,5 m misst, konnte Herr Hu die Arbeit nicht allein erledigen.\u003C\/b> \u003Ci>He quickly realized there was a better, faster, and more accurate way to measure the mining equipment for inspection.\u003C\/i> \u003Cb>Er erkannte schnell, dass es einen besseren, schnelleren und genaueren Weg gab, die Bergbauausrüstung für die Inspektion zu messen.\u003C\/b> \u003Ci>They contacted ZG Technology to find a better solution for on-site measurement and inspection.\u003C\/i> \u003Cb>Sie wandten sich an ZG Technology, um eine bessere Lösung für Messungen und Inspektionen vor Ort zu finden.\u003C\/b> \u003Ci>As a leader in 3D measurement solutions, ZG helps to identify an optimal solution for this application.\u003C\/i> \u003Cb>Als führender Anbieter von 3D-Messlösungen hilft ZG dabei, eine optimale Lösung für diese Anwendung zu finden.\u003C\/b> \u003Ci>Using ZG smart handheld 3D scanner\u003C\/i> \u003Cb>Verwendung des intelligenten tragbaren 3D-Scanners von ZG\u003C\/b>\"\"RigelScan Plus\"\"und\"Photogrammetrie-System PhotoShot Litekann der Kunde erfolgreich 3D-Daten der Bergbauausrüstung erfassen und in 3 zusammenbauen^\"rd\"Party-Software innerhalb weniger Stunden zur Inspektion, im Vergleich zu mehreren Tagen, die bei der herkömmlichen Methode erforderlich sind.

\"Die Lösung\"

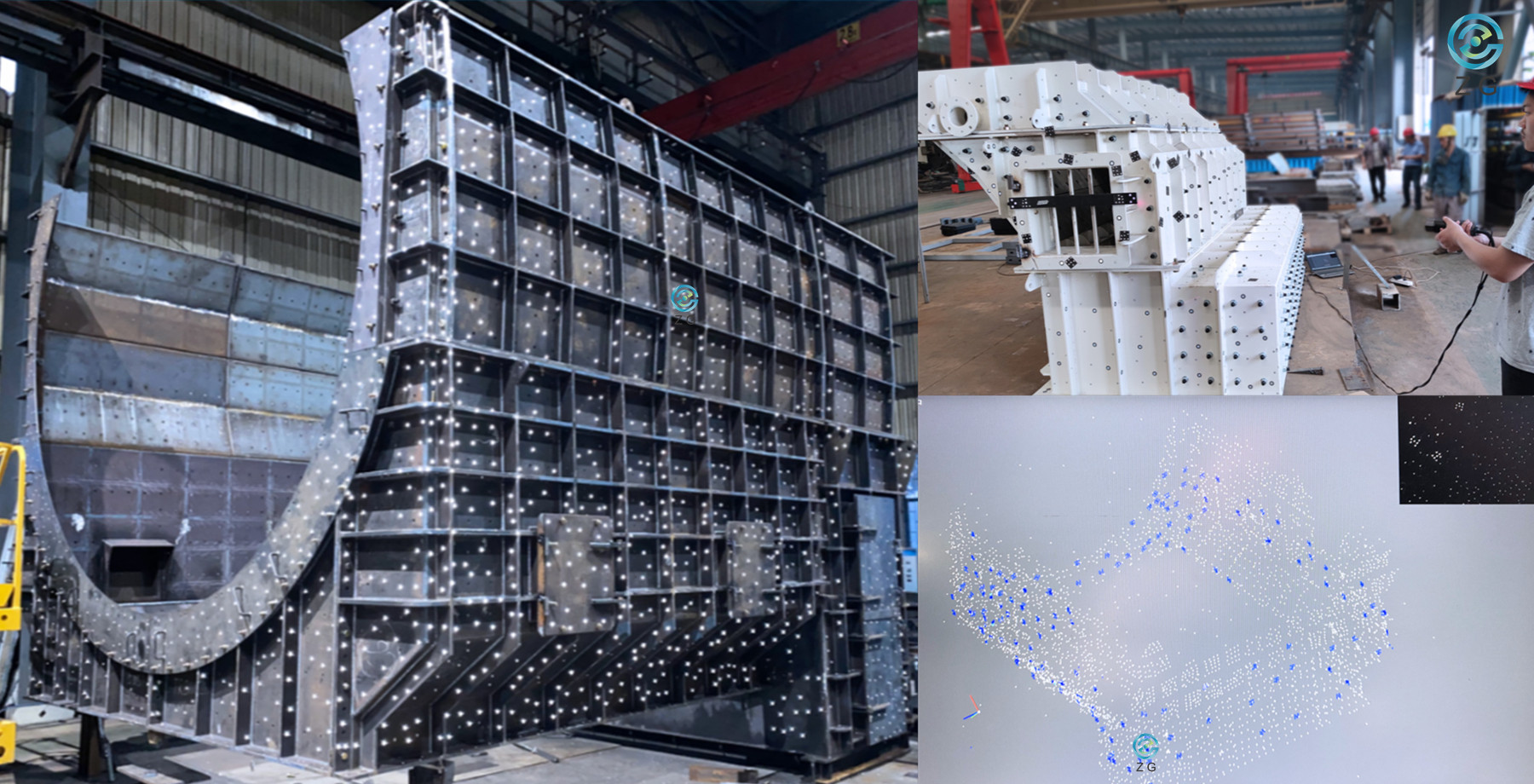

\"1.\"Richten Sie das PhotoShot Lite-Photogrammetriesystem ein und erfassen Sie Markierungsdaten

#1, Codierungsmarkierungen, Aufklebermarkierungen und Maßstabsleiste richtig auf den Unterbaugruppen der Bergbauausrüstung zu platzieren;

#2, Verwenden Sie das Photogrammetriesystem PhotoShot Lite, um Fotos der Maßstabsleiste zu machen, Markierungen und Aufklebermarkierungen zu codieren;

#3, Bearbeiten Sie die Markierungsdaten in der ZG-Scansoftware nach und speichern Sie die Daten.

Durch das Aufnehmen von Fotos der Maßstabsleiste, der Encodermarkierungen und der Aufklebermarkierungen kann das Photogrammetriesystem PhotoShot Lite die Markierungen in den Bildern triangulieren, um ihre Position in einem dreidimensionalen Raum zu bestimmen.Wenn die Markierungsdaten in die ZG-Scansoftware importiert werden, kann dies helfen, die Scandaten einzuschränken, um sehr schnell außergewöhnlich genaue und wiederholbare 3D-Daten für große Objekte zu generieren.Bei Verwendung mit dem RigelScan Plus Smart Handheld Blue Laser 3D-Scanner beträgt die volumetrische Scangenauigkeit bis zu 0,02 + 0,020 mm/m.

\"2.\"Importieren Sie Markierungsdaten und scannen Sie die Bergbauausrüstung in 3D

#1, RigelScan Plus mit Strom verbinden und den Scanner 20 Minuten lang aufwärmen;

#2, Analysieren Sie, wie die Unterbaugruppen der Bergbauausrüstung aus verschiedenen Blickwinkeln gescannt werden;

#3, Beginnen Sie mit dem Scannen der Unterbaugruppen der Bergbauausrüstung;

#4, Speichern Sie die Daten zur weiteren Verarbeitung in der Projektdatei.

Der RigelScan Plus Smart Handheld Blue Laser 3D Scanner kann feine Merkmale der Teile mit einer Genauigkeit von bis zu 0,02 mm erfassen, zertifiziert vom National Institute of Metrology.RigelScan Plus verwendet die blaue Laser-Scantechnologie zur einfachen Erfassung dunkler, glänzender und reflektierender Oberflächen.In der Zwischenzeit kann RigelScan Plus mit dem drahtlosen ZG-Modul ZGFree Box II ausgestattet werden, um große Teile einfacher und flexibler zu scannen.

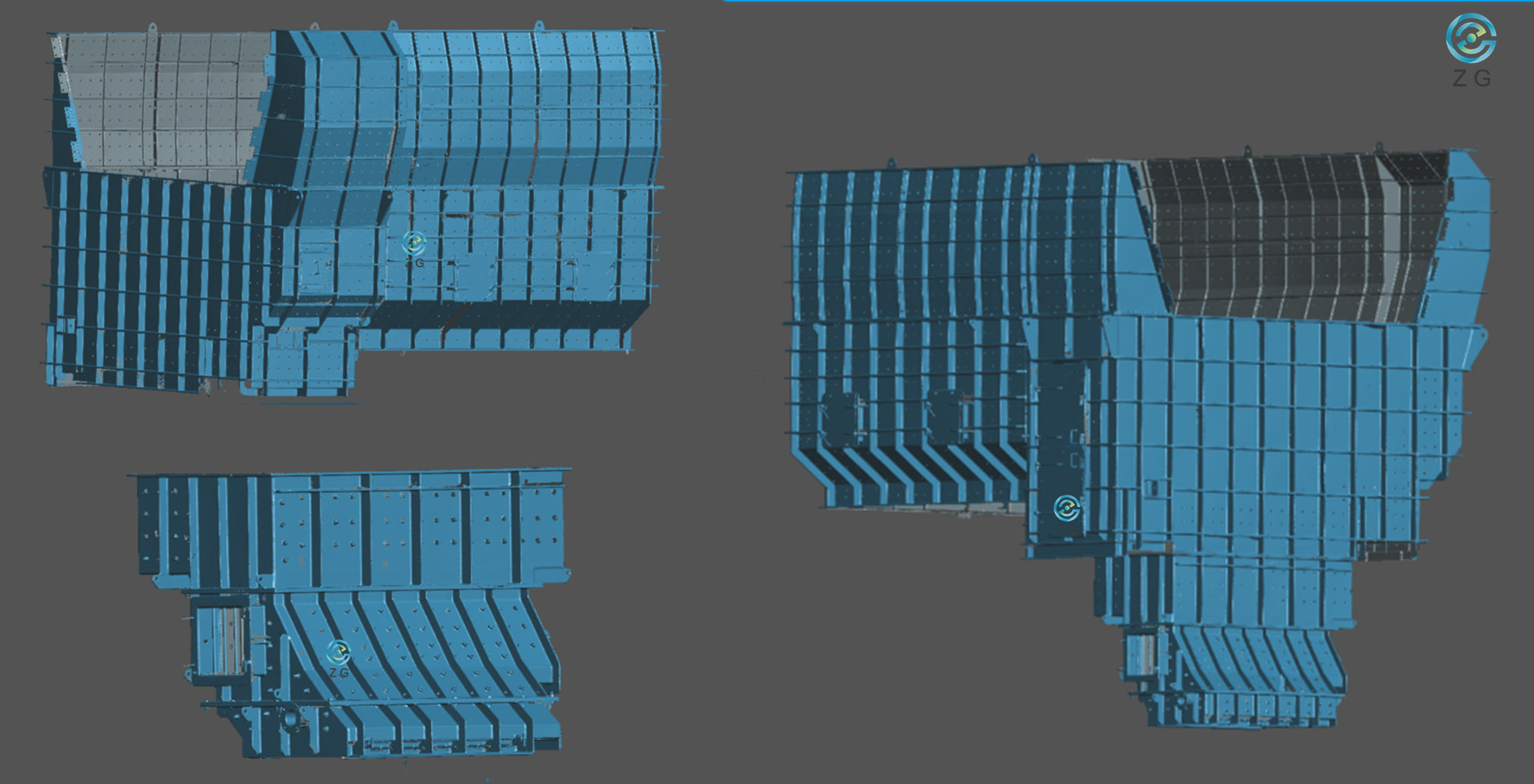

\"3.\" Stellen Sie die 3D-Scandaten in der Software von Drittanbietern für Messungen und Inspektionen zusammen

#1, Um die Daten in der ZG Scanning Software zu verarbeiten;

#2, Um die Daten zu bearbeiten und zusätzliche Daten zu löschen;

#3, Um die Daten für die nächste Auswertung im Format .stl zu exportieren;

\"#4, Zusammenstellen der 3D-Scandaten in 3\"^\"rd\"Party-Software für Messung und Inspektion.

Das Fazit

Die 3D-Scanner- und Photogrammetrielösung von ZG hilft dem Kunden, seine Inspektionszeiten von Tagen auf Stunden zu reduzieren, was nicht nur erheblich Zeit und Geld spart, sondern auch die Anforderungen seiner Kunden an die Montageinspektion, umfassende Berichte und ein geringeres Risiko von Montageproblemen nach der Lieferung erfüllt.Darüber hinaus können die 3D-Scandaten neben der Durchführung der Qualitätsprüfung und der Gewährleistung einer reibungslosen Auslieferung der Produkte auch für die digitale Archivierung verwendet werden.Wenn die Ausrüstung weiter gewartet, repariert oder überholt werden muss, können die Scandaten als Orientierungshilfe verwendet werden, was die Genauigkeit und Effizienz im gesamten Lebenszyklus der Ausrüstung erheblich verbessert.

Wenn es darum geht, übergroße Objekte zu messen und 3D-Daten für 3D-Modellierung, Reverse Engineering und Qualitätsprüfung zu erstellen, kann die Lösung des ZG Smart Handheld 3D-Laserscanners und Photogrammetriesystems Aufgaben schnell und genau erledigen.Aufgrund ihrer 100%igen Tragbarkeit können die tragbaren 3D-Scanner von ZG die Erfassung direkt in der Produktionshalle durchführen – und sogar direkt im Feld, auf den instabilsten Böden.Da die Ingenieure die korrekten Montagemerkmale und -abmessungen überprüfen müssen, muss die Erfassung genau sein und alle Informationen enthalten, die erforderlich sind, um ein Funktionsteil herzustellen, das perfekt in die Montage der Ausrüstung passt.Im Vergleich zu herkömmlichen Messmethoden können die tragbaren 3D-Scanner und das Photogrammetriesystem von ZG vollständige und genaue 3D-Daten liefern, Abmessungen werden schnell gemessen und die virtuelle Montage steht den Ingenieuren problemlos zur Verfügung.Dies macht den tragbaren 3D-Laserscanner und das Photogrammetriesystem von ZG 3D zur besten 3D-Messlösung für übergroße Bergbaumaschinen und große Objekte, wodurch die Mission, die in der Vergangenheit unmöglich war, Wirklichkeit wird.
