Ingenieure und Qualitätskontrollteams zögern oft, die 3D-Scanspezifikationen mit den tatsächlichen Gegebenheiten in der Werkstatt in Einklang zu bringen. Möglicherweise finden Sie auf einem Datenblatt ein Gerät, das perfekt aussieht, und stellen dann fest, dass es während der aktiven Produktion kläglich ausfällt. Hersteller rühmen sich häufig mit der Genauigkeit im Mikrometerbereich in streng kontrollierten Umgebungen. Der wahre Engpass beim Reverse Engineering und der Messtechnik liegt jedoch in der Workflow-Integration, Mobilitätseinschränkungen und übermäßigen Rüstzeiten. Wenn starre Geräte Ihre Arbeitsweise bestimmen, sinkt die Produktivität und Inspektionsfehler vervielfachen sich.

In diesem Leitfaden führen wir Sie durch die grundlegenden Scantechnologien, die die heutige Fertigungslandschaft prägen. Wir werden von der einfachen Optik zur Bewertung moderner Bereitstellungsformfaktoren übergehen. Sie vergleichen kabelgebundene und kabellose Konfigurationen sowie verfolgte und trackerfreie Architekturen. Letztendlich erfahren Sie, wie Sie die Hardwarefunktionen direkt an Ihren physischen Arbeitsplatz anpassen, um einen langfristigen betrieblichen Erfolg sicherzustellen.

Wichtige Erkenntnisse

• Die drei grundlegenden 3D-Scantechnologien sind Lasertriangulation, strukturiertes Licht und Flugzeit, die jeweils unterschiedliche Skalierungs- und Genauigkeitsanforderungen erfüllen.

• Hardware-Formfaktoren bestimmen die Effizienz des Arbeitsablaufs. Die Bewertung der Bereitstellungsmethoden (fest installiert vs. Handheld) ist ebenso wichtig wie die Bewertung der Auflösung.

• Einschränkungen der Sichtlinie in herkömmlichen Konfigurationen sind der Grund für die Einführung des Tracker-Free-Scanners.

• Durch die Integration eines drahtlosen Scanmoduls in Handheld-Geräte werden Gefahren bei der Kabelverwaltung in der Werkstatt beseitigt, ohne dass die Datenübertragungsgenauigkeit beeinträchtigt wird.

• Die endgültige Beschaffung sollte auf einer Funktions-zu-Ergebnis-Matrix basieren und IT-Compliance, Kalibrierungsausfallzeiten und Umgebungsvielfalt berücksichtigen.

Formulierung von Geschäftsproblemen: Warum die Wahl der Technologie die Ergebnisse des Arbeitsablaufs bestimmt

Viele Beschaffungsteams bewerten 3D-Messgeräte anhand isolierter technischer Datenblätter. Sie konzentrieren sich stark auf maximale theoretische Auflösung oder Einzelpunktgenauigkeit. Auch wenn diese Kennzahlen von Wert sind, spiegeln sie selten den tatsächlichen Erfolg in einer geschäftigen Produktionshalle wider. Sie müssen Ihren Fokus auf betriebliche Kennzahlen verlagern, um die tatsächliche Rentabilität der Ausrüstung zu beurteilen.

Die Definition von Erfolgskriterien erfordert die Betrachtung praktischer Variablen. Wie lang ist Ihre Time-to-Data? Können Bediener problemlos Komponenten in engen Räumen wie einem Autochassis scannen? Sie müssen die Auf- und Abbauzeiten genau messen. Ein Gerät mit extremer Präzision ist nutzlos, wenn Bediener zwei Stunden damit verbringen, Stative zu konfigurieren und Sensoren für einen zehnminütigen Scan zu kalibrieren.

Angebundene Systeme oder Geräte, die komplexe Zielplatzierungskonfigurationen erfordern, führen zu schwerwiegenden Engpässen im Arbeitsablauf. Sie erhöhen die Arbeitskosten bei sich wiederholenden Qualitätsprüfungen, wenn Ingenieure immer wieder mit Kabelsalat zurechtkommen. Auch Scan-to-Print-Workflows leiden stark darunter. Wenn ein Techniker Hunderte von reflektierenden Klebezielen an einem großen Gussstück anbringen muss, verliert er wertvolle Stunden. Starre Architekturen zwingen Sie dazu, Ihre Anlage an das Tool anzupassen. Moderne agile Fertigung erfordert Werkzeuge, die sich an Ihre bestehende Anlage anpassen.

Häufiger Fehler: Hardware ausschließlich auf der Grundlage maximaler Datenblattgenauigkeit auswählen und dabei die Einrichtungslogistik außer Acht lassen. Testen Sie Geräte immer in der tatsächlichen Umgebung, in der sie eingesetzt werden.

Die drei Kerntypen der 3D-Scantechnologie

Wenn Sie die zugrunde liegende Physik des 3D-Scannens verstehen, können Sie Marketinggeräusche herausfiltern. Drei Haupttechnologien dominieren die Industrielandschaft. Jedes erfüllt spezifische Skalierungs-, Geschwindigkeits- und Genauigkeitsanforderungen.

1. Laser-Triangulationsscanner

Die Lasertriangulation basiert auf einem einfachen, aber äußerst effektiven geometrischen Prinzip. Der Scanner projiziert einen Laserpunkt oder eine Laserlinie auf ein Objekt. Ein Kamerasensor, der in einem bekannten Abstand vom Lasersender positioniert ist, misst den Reflexionswinkel. Während sich der Laser über die Objektgeometrie bewegt, berechnet das System mithilfe trigonometrischer Funktionen genaue Raumkoordinaten.

Sie sollten diese Technologie aufgrund ihrer immensen Vielseitigkeit bewerten. Laserscanner funktionieren hervorragend auf stark reflektierenden, dunklen oder bearbeiteten Oberflächen. Herkömmliche optische Methoden versagen bei diesen anspruchsvollen Materialien oft. Lasersysteme liefern eine unglaublich hohe Präzision für das Reverse Engineering mechanischer Teile. In der Vergangenheit erforderte diese Methode die Platzierung umfangreicher Zielpunkte über dem Teil, um die räumliche Ausrichtung aufrechtzuerhalten. Allerdings integrieren fortschrittliche Modelle jetzt intelligentes Tracking, um die Zielabhängigkeit zu verringern.

2. Scanner mit strukturiertem Licht (weißes/blaues Licht).

Strukturlichtscanner projizieren ein bestimmtes Lichtmuster, normalerweise ein Gitter oder eine Reihe von Streifen, auf das Motiv. Wenn dieses Muster auf eine dreidimensionale Oberfläche trifft, verformt sich das Gitter. Sensoren im Scanner berechnen die Entfernung und Geometrie des Objekts ausschließlich auf der Grundlage der Verzerrung dieser Linien.

Diese Scanner eignen sich ideal für die schnelle Erfassung hochauflösender Geometrie und organischer Formen. Da sie ganze Sichtfelder gleichzeitig erfassen, eignen sie sich hervorragend zum Scannen menschlicher Gesichter, historischer Artefakte oder komplexer spritzgegossener Kunststoffe. Strukturierte Lichtsysteme reagieren jedoch bekanntermaßen empfindlich auf Umgebungslichtbedingungen. Direkte Sonneneinstrahlung oder grelle LEDs in der Werkstatt können das projizierte Muster verwaschen und zu Datenverlust führen.

3. Time-of-Flight (ToF) / LiDAR-Scanner

Die Time-of-Flight-Technologie misst die genaue Zeit, die ein Lichtimpuls benötigt, um von einer Oberfläche zurückzuprallen. Durch die Kenntnis der Lichtgeschwindigkeit berechnet der Scanner die Entfernung mit bemerkenswerter Zuverlässigkeit. LiDAR-Systeme (Light Detection and Ranging) nutzen genau diesen Mechanismus über große Entfernungen.

Sie werden ToF hauptsächlich für Umgebungen im Makromaßstab evaluieren. Diese Technologie kartiert ganze Produktionsanlagen, erfasst große Luft- und Raumfahrtkomponenten oder vermisst architektonische Strukturen. Während sich ToF im Maßstab auszeichnet, bietet es im Vergleich zur Lasertriangulation oder strukturiertem Licht eine geringere Genauigkeit auf Mikroebene. Sie würden ToF nicht verwenden, um ein Mikrozahnrad mit hohen Toleranzen zu prüfen, aber Sie würden es zur Planung eines Fabrikhallenlayouts verwenden.

Kurzanleitung zur 3D-Technologie

Bereitstellungsarchitekturen: Optisches Tracking vs. Tracker-freie Systeme

Nachdem Sie den geeigneten Licht- oder Lasermechanismus ausgewählt haben, müssen Sie bestimmen, wie sich der Scanner im 3D-Raum positioniert. Die von Ihnen gewählte Bereitstellungsarchitektur wirkt sich genauso stark auf die Einrichtungszeit aus wie die optischen Sensoren.

Der optische Tracking-Scanner

Ein optischer Tracking-Scanner basiert auf einem separaten, externen Kamerasystem, um die Position des Handgeräts zu überwachen. Sie stellen einen Stereo-Kamera-Tracker auf einem starren Stativ gegenüber Ihrem Arbeitsbereich auf. Der Handscanner verfügt über starre Referenzmarkierungen. Der Tracker überwacht diese Markierungen und berechnet kontinuierlich den genauen Standort des Scanners.

Durch diese Architektur entfällt praktisch die Notwendigkeit, Klebeziele direkt auf dem Teil zu platzieren. Sie sparen erhebliche Vorbereitungszeit bei großen Bauteilen. Allerdings führt dieser Aufbau zu erheblichen Einschränkungen der Sichtlinie. Die Sicht des Scanners auf den Tracker muss völlig frei bleiben. Wenn der Arm eines Bedieners, eine Fabriksäule oder eine komplexe Teilegeometrie die Sicht der Kamera blockiert, schlägt die Datenerfassung sofort fehl. Die Bediener müssen ständig das Stativ verstellen oder das Teil bewegen, wodurch wieder die Arbeitsengpässe entstehen, die Sie ursprünglich vermeiden wollten.

Der Tracker-freie Scanner

Die Hersteller haben den Tracker-Free-Scanner entwickelt , um die Abhängigkeit von der Sichtlinie vollständig zu beseitigen. Diese dynamischen Systeme nutzen fortschrittliche interne Algorithmen zur Selbstpositionierung in Echtzeit. Sie kombinieren häufig Simultaneous Localization and Mapping (SLAM), interne Photogrammetrie-Integration und intelligente Geometrieverfolgung.

Die geschäftlichen Auswirkungen sind hier tiefgreifend. Ein Tracker-freies System reduziert die Einrichtungszeit drastisch. Sie müssen keine externe Kamera kalibrieren oder sich um die Platzierung des Stativs kümmern. Bediener können nahtlos in tiefe Hohlräume, unter Fahrzeugchassis oder hinter große Hindernisse scannen. Durch das Entfernen des externen Trackers verringern Sie die erforderliche Betriebsfläche erheblich. Diese Flexibilität erweist sich in überfüllten Produktionsgängen, in denen die Stellfläche nach wie vor ein kostbares Gut ist, als unschätzbar wertvoll.

Best Practice: Verfolgen Sie bei der Prüfung Ihrer Werkstatt die Anzahl der blinden Flecken, mit denen Ihre aktuellen Inspektionsroutinen konfrontiert sind. Wenn Bediener häufig Fahrzeuginnenkabinen oder komplexe Rohrleitungsbaugruppen inspizieren, führt die Priorisierung einer Tracker-freien Architektur zu einem sofortigen ROI.

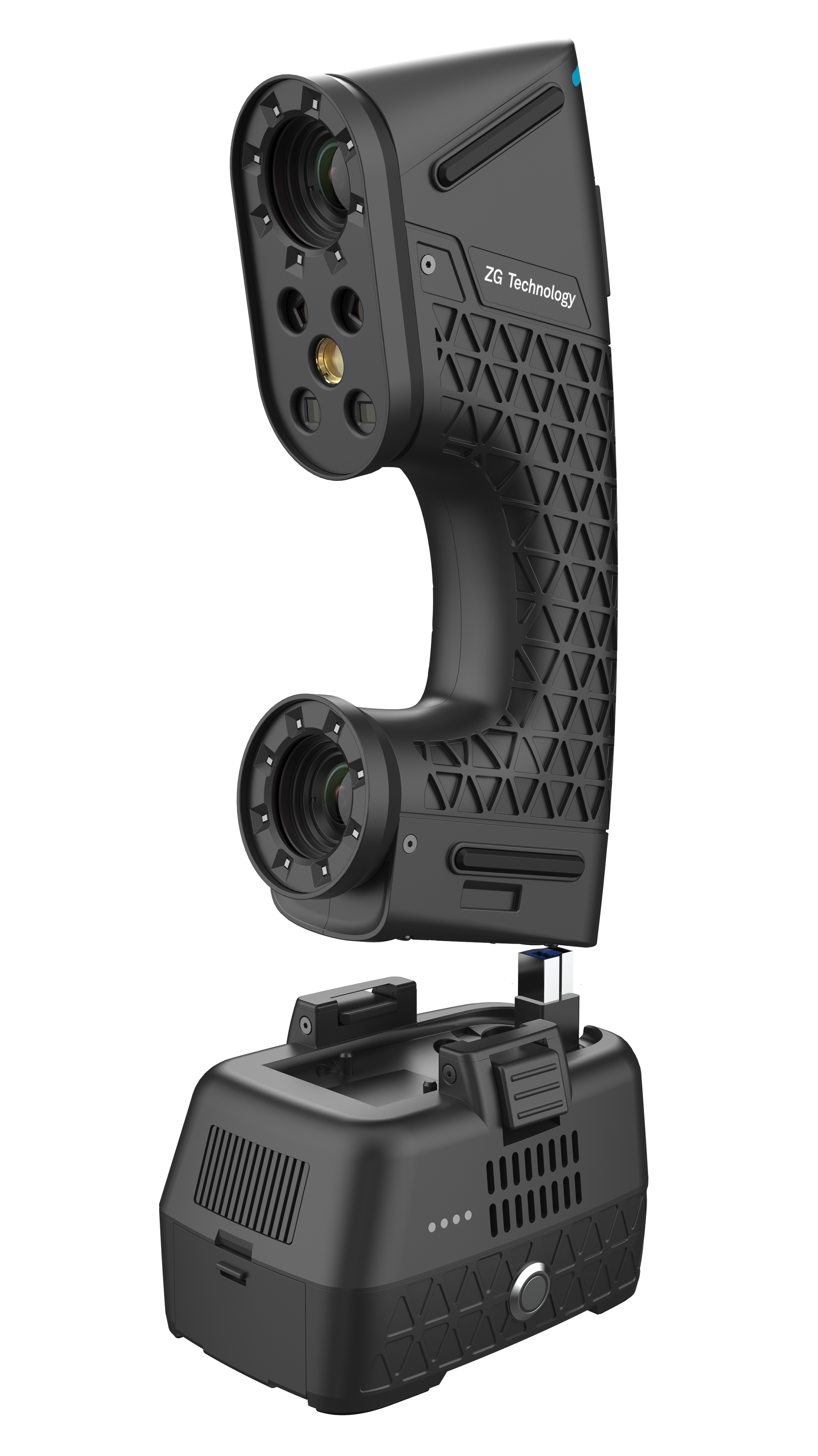

Der Unternehmenswechsel zum drahtlosen Handscanner

Mobilität stellt die letzte Grenze in der industriellen 3D-Messtechnik dar. Selbst ein Tracker-freies System greift zu kurz, wenn es mit dicken Datenkabeln an einer Workstation mit hoher Verarbeitungsleistung verankert ist.

Überwindung von Einschränkungen in der Werkstatt

Angebundene Kabel stellen in stark frequentierten Produktionshallen eine dauerhafte Gefahr für die Umwelt dar. Dicke Datenkabel stellen aktive Stolperfallen für das Personal dar. Sie schränken die Bewegung des Bedieners in der Nähe großer Fahrzeuge oder schwerer Maschinen stark ein. Beim Scannen eines großen Gussteils müssen Techniker häufig innehalten, um über Kabel zu steigen oder den PC-Wagen näher heranzuziehen. Jedes Mal, wenn ein Kabel an einer scharfen Metallkante hängenbleibt, riskieren Sie teure Hardwareschäden und eine sofortige Unterbrechung des Arbeitsablaufs. Die begrenzte Reichweite des Verarbeitungs-PCs untergräbt grundlegend die Agilität, die moderne Scantechnologie verspricht.

Die Rolle des drahtlosen Scanmoduls

Hardwareentwickler lösen diese Mobilitätsprobleme, indem sie ein spezielles drahtloses Scanmodul direkt in das Scannergehäuse integrieren. Dieses Modul fungiert als intelligente Brücke. Oft wird die anfängliche Punktwolkenverarbeitung auf integrierte Edge-Computing-Chips verlagert. Anschließend nutzt es Wi-Fi 6 mit hoher Bandbreite oder proprietäre HF-Frequenzen, um dichte 3D-Daten nahezu latenzfrei an die Workstation zu übertragen.

Historisch gesehen begegneten Messtechnikexperten der drahtlosen Technologie große Skepsis. Frühe Iterationen litten unter Paketverlust, Verzögerungen und beeinträchtigten Punktwolken. Moderne Industriemodule überwinden dieses Problem durch strenge Datensicherungstechniken. Sie nutzen hochentwickelte verlustfreie Komprimierungsalgorithmen. Darüber hinaus verfügen sie über eine lokale Datenpufferung. Kommt es aufgrund von Funkstörungen zu einer Mikrounterbrechung, speichert das Modul die erfasste Geometrie vorübergehend im internen Speicher. Sobald die Verbindung Millisekunden später wiederhergestellt ist, werden die Daten nahtlos übertragen. Dadurch wird sichergestellt, dass es bei einer kritischen Qualitätsprüfung nie zu Datenbeschädigungen kommt.

Ergonomie und Akzeptanz

Der Einsatz eines drahtlosen Handscanners verändert die physische Erfahrung Ihrer Mitarbeiter. Uneingeschränkte Bewegung steht in direktem Zusammenhang mit einer schnelleren Bedienerschulung. Neue Techniker erlernen die Scanpfade viel schneller, wenn sie sich nicht mit einer verwickelten Nabelschnur herumschlagen müssen. Darüber hinaus verringert der Wegfall des Kabelwiderstands die körperliche Ermüdung bei mehrstündigen Scansitzungen erheblich. Zufriedenere und weniger ermüdete Bediener erstellen konsistentere und genauere Inspektionsberichte.

Bewertungskriterien für die Auswahl Ihres 3D-Scanners

Der Übergang von der technischen Theorie zur tatsächlichen Beschaffung erfordert einen strukturierten Bewertungsrahmen. Sie müssen die Hardwarefunktionen an die spezifischen Herausforderungen Ihres täglichen Betriebs anpassen.

Merkmale-zu-Ergebnisse-Matrix

Kaufen Sie keine Hardware basierend auf isolierten Spezifikationen. Passen Sie die Technologie mithilfe dieser Matrix an Ihre gewünschten Ergebnisse an:

• Hohe Präzision und komplexe Oberflächen: Entscheiden Sie sich für Laserscanning in Kombination mit Tracker-freien Architekturen. Dadurch werden dunkle, glänzende bearbeitete Teile bearbeitet, ohne die Bewegung einzuschränken.

• Hohe Detailgenauigkeit + menschliche/organische Motive: Entscheiden Sie sich für strukturierte Lichtsysteme. Sie erfassen große Bereiche sofort und eignen sich daher perfekt für medizinische Anwendungen oder organische Modellierung.

• Hohe Mobilität + enge Räume: Entscheiden Sie sich für eine drahtlose Einrichtung. Durch das Entfernen von Kabeln und externen Trackern wird sichergestellt, dass Bediener sicher in enge Räume manövrieren können.

Skalierbarkeit und Software-Ökosystem

Hardware ist nur die halbe Miete. Sie müssen beurteilen, wie die proprietäre Software des Scanners mit der Rohnetzerzeugung umgeht. Bewerten Sie seine Exportfähigkeiten. Bietet es eine reibungslose Verbindung zu Standard-CAD- oder Inspektionsplattformen wie SolidWorks, PolyWorks oder Geomagic? Eine schlechte Softwareintegration führt zu massiven Engpässen und zwingt Ingenieure dazu, Stunden damit zu verbringen, Punktwolken manuell zu bereinigen, bevor mit der Inspektion überhaupt begonnen werden kann.

Sicherheit und IT-Compliance

Die drahtlose Technologie führt zu Überlegungen zur Netzwerksicherheit. Wenn Sie proprietäre Luft- und Raumfahrtgeometrien oder vertrauliche Prototypenentwürfe scannen, stellt das Abfangen von Daten ein ernstes Risiko dar. Bewerten Sie die in den drahtlosen Modulen eingebetteten Verschlüsselungsprotokolle. Stellen Sie sicher, dass das System fortschrittliche Standards (wie AES-256) verwendet, damit Geometriedaten während der drahtlosen Übertragung völlig unverletzlich bleiben. Arbeiten Sie während der Auswahlphase eng mit Ihrer IT-Abteilung zusammen, um die Compliance zu überprüfen.

Implementierungsrisiken

Berücksichtigen Sie schließlich die versteckten Betriebsrisiken. Schauen Sie sich die Anforderungen an die Kalibrierungshäufigkeit genau an. Benötigt das Gerät jedes Mal eine langwierige Neukalibrierung, wenn die Temperatur in der Werkstatt schwankt? Bewerten Sie das Batterielebenszyklusmanagement für drahtlose Geräte. Ein kabelloses Gerät wird zum Risiko, wenn der Akku mitten in einem großen Scan leer wird. Suchen Sie nach Systemen mit Hot-Swap-fähigen Akkus. Berücksichtigen Sie auch Umgebungseinschränkungen und stellen Sie sicher, dass der Scanner extreme Temperaturen in der Werkstatt oder Umgebungen mit hohem Staubgehalt effektiv bewältigt.

Abschluss

Die Auswahl des richtigen 3D-Messwerkzeugs geht weit über das Lesen der Auflösungsspezifikationen in einem Datenblatt hinaus. Die Kenntnis der drei technischen Typen – Laser, strukturiertes Licht und Flugzeit – ist nur der erste Schritt. Schritt zwei erfordert die Anpassung des Bereitstellungsformfaktors an die physischen Gegebenheiten Ihrer Einrichtung. Die Wahl von Tracker-freien Architekturen und drahtlosen Modulen beseitigt aktiv Reibungsverluste in Ihrem täglichen Arbeitsablauf.

Um selbstbewusst voranzukommen, fordern Sie mehr als eine sterile Demonstration im Sitzungssaal. Starten Sie einen Proof-of-Concept in Ihrer tatsächlichen Produktionsstätte. Fordern Sie eine Vorführung vor Ort an, bei der der Scanner speziell an den am schwersten zugänglichen Stellen Ihres Unternehmens getestet wird. Fordern Sie den Anbieter auf, seine drahtlose Datenstabilität inmitten Ihrer aktiven Maschinen nachzuweisen. Durch die Bewertung realer Ergonomie und Rüstzeiten sichern Sie sich eine Investition, die Ihre Fertigungskapazitäten wirklich beschleunigt.

FAQ

F: Beeinträchtigt ein drahtloses Scanmodul die Scangenauigkeit im Vergleich zu kabelgebundenen Verbindungen?

A: Nein. Die Scangenauigkeit hängt ausschließlich von der Qualität der optischen Sensoren, der internen Kalibrierung und den Algorithmen ab, nicht von der Datenübertragungsmethode. Moderne Funkmodule nutzen lokale Datenpufferung und verlustfreie Komprimierung. Wenn Störungen zu einer Mikrounterbrechung führen, speichert der Scanner die Daten intern und überträgt sie perfekt, sobald sich die Verbindung stabilisiert hat, sodass keine Verschlechterung der Genauigkeit erfolgt.

F: Was ist der Hauptvorteil eines Tracker-freien Scanners?

A: Der Hauptvorteil ist die vollständige Eliminierung von Sichtlinienbeschränkungen. Da er sich mithilfe interner Algorithmen und Geometrieverfolgung selbst positioniert, benötigen Sie keine externe Kamera, die den Scanner überwacht. Dadurch wird die Rüstzeit drastisch verkürzt, Ihre Betriebsfläche verkleinert und Sie können tief in komplexe Hohlräume scannen.

F: Kann ein kabelloser Handscanner mit glänzenden oder schwarzen Oberflächen umgehen?

A: Ja, vorausgesetzt, die zugrunde liegende Technologie nutzt Lasertriangulation anstelle von standardmäßigem strukturiertem Licht. Der Aspekt der drahtlosen Übertragung hat keinen Einfluss auf die Materialerfassungsfähigkeit. Ein kabelloser Laserscanner verarbeitet dunkle, reflektierende und stark bearbeitete Metallteile genauso effektiv wie ein kabelgebundener Laserscanner.

F: Wie lange hält der Akku bei industriellen Funkscannern normalerweise?

A: Die meisten industriellen drahtlosen Scanner bieten realistische Benchmarks von 1 bis 3 Stunden ununterbrochenem Scannen pro Akkuladung. Um kontinuierliche Unternehmensabläufe zu unterstützen, nutzen Systeme der Spitzenklasse Hot-Swap-fähige Batteriedesigns. Dadurch können Bediener einen leeren Akku gegen einen voll aufgeladenen austauschen, ohne das Gerät auszuschalten oder aktive Scandaten zu verlieren.
