HyperScan Plus Optical Tracking 3D Laser Scanner for Non-contact Measurement Without Markers from China manufacturer

Verfügbarkeitsstatus:

Der 3D -Scanner von Smart Optical Tracking, Hyperscan Plus, nimmt Blue Laser -Technologie mit mehreren Arbeitsmodi an. Der Standard -Scanmodus ist mit 34 blauen Laserlinien mit einer Scan -Geschwindigkeit von bis zu 2.100.000 Messungen/s ausgestattet, wodurch die Scan -Effizienz dramatisch verbessert wird. Der Ultra-Fine-Scanmodus verfügt über 7 parallele blaue Laserlinien, die die Oberflächendetails des Objekts enthält. Die Lochblitzerfassungstechnologie kann in Sekundenschnelle Hunderte von Lochzentrum und Koordination sammeln.

Produktmerkmale

6c1a2100

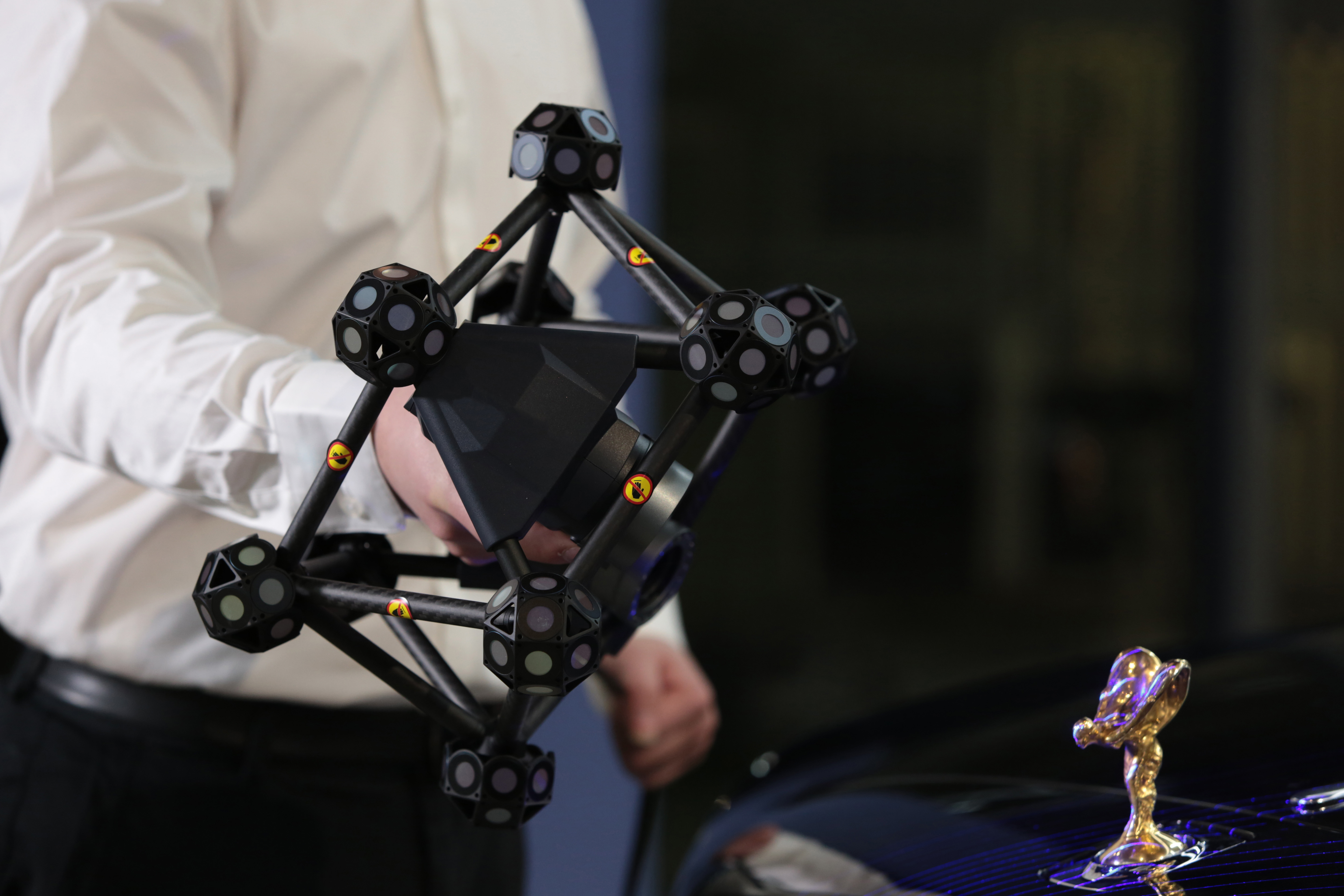

Schnelleres 3D -Scannen

34 blaue Laserlinien, Scan -Geschwindigkeit von bis zu 2.100.000 Messungen/s

Feindetails, um zu scannen bis zu bis zu 850.000 Messungen/s

Ultra-Fine-Details

7 Parallel Blue Laser Lines, um super klare und präzise Details zu erfassen

Optischer Tracking 3D -Scanner mit drahtloser 3D -Scanning

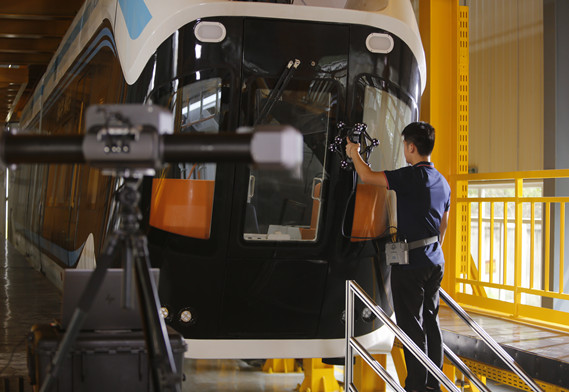

Vollständig drahtloses Scannen

Vollständig drahtloses Scannen mit Zgfreebox-S und ZgFreeBox-T

Keine Grenze der Verbindungskabel Länge und Teilgröße

OPTICAL Tracking 3D-Scanner mit Multi-Track-Lösung

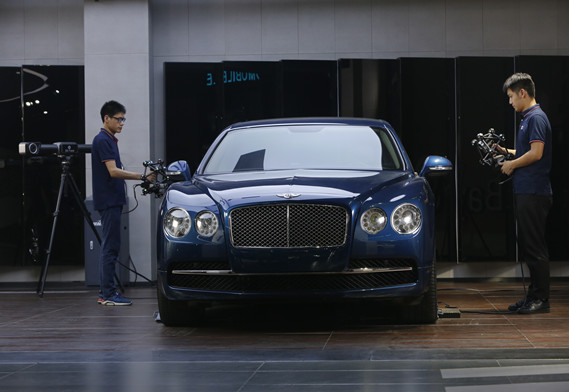

Multi-Tracker-Scanlösung

Messung erweitern Volumen dramatisch ohne Leadfrogs

Befrieigen Sie die Inline -Messung Anforderungen perfekt mit bemerkenswerter Effizienz

Technische Spezifikationen
Modell		Hyperscan Plus
Messrate	Standart Modus	2.900.000 Messungen/Sekunde
Messrate	Feinmodus	1.200.000 Messungen/Sekunde
Scanbereich		bis zu 600 x 550 mm
Laserquelle		34 Blaue Laserlinien für Standardscanning + Zusätzliche 1 blaue Laserlinie für Bereiche schwer zu erreichen + Extra 7 blaue Laserlinien zum feinen Scannen
Lichtklasse		Klasse 2 (Augensicher)
Auflösung		bis zu 0,02 mm
Genauigkeit		bis zu 0,025 mm
Selfpositionierungssystem volumetrische Genauigkeit (Mit Tracker)	9,6 m³ （3,5 m）	0,060 mm/m
	17,6 m³ （4,2 m）	0,075 mm/m
Volumetrische Genauigkeit + Photoshot		0,044+0,015 mm/m
Abstand		350 mm
Tiefenschärfe		400 mm
Markierungen Positionierungssystem-Scanning-Modus （Ohne Tracker)	Volumetrische Genauigkeit	0,02+0,03 mm/m
	Volumengenauigkeit+ Photoshot	0,02+0,015 mm/m
Markierungen Positionierungssystem-Loch-Flash-Capture-Modus （ohne Tracker)	Volumetrische Genauigkeit	0,03+0,03 mm/m
	Volumengenauigkeit+ Photoshot	0,03+0,015 mm/m
Gewicht		1,5 kg
Verbindungsstandard		USB 3.0
Arbeitstemperatur		-20 ~ 40 ℃
Arbeitsfeuchtigkeit （Nicht kondensierend）		10% - 90%
Exportformat		.stl, .ply, .obj, .txt, .xyz, .asc. etcustomisierbar
Kompatible Software		3D -Systeme (Geomagische Lösungen), Innovmetrische Software (Polyworks), Dassault Systems (Catia V5 und SolidWorks), PTC (Pro/ Ingenieur), Autodesk (Erfinder, Alias, 3DS Max, Maya, Softimage), Siemens (NX und Solid Edge) usw.

Hyperscan Plus Anwendungen

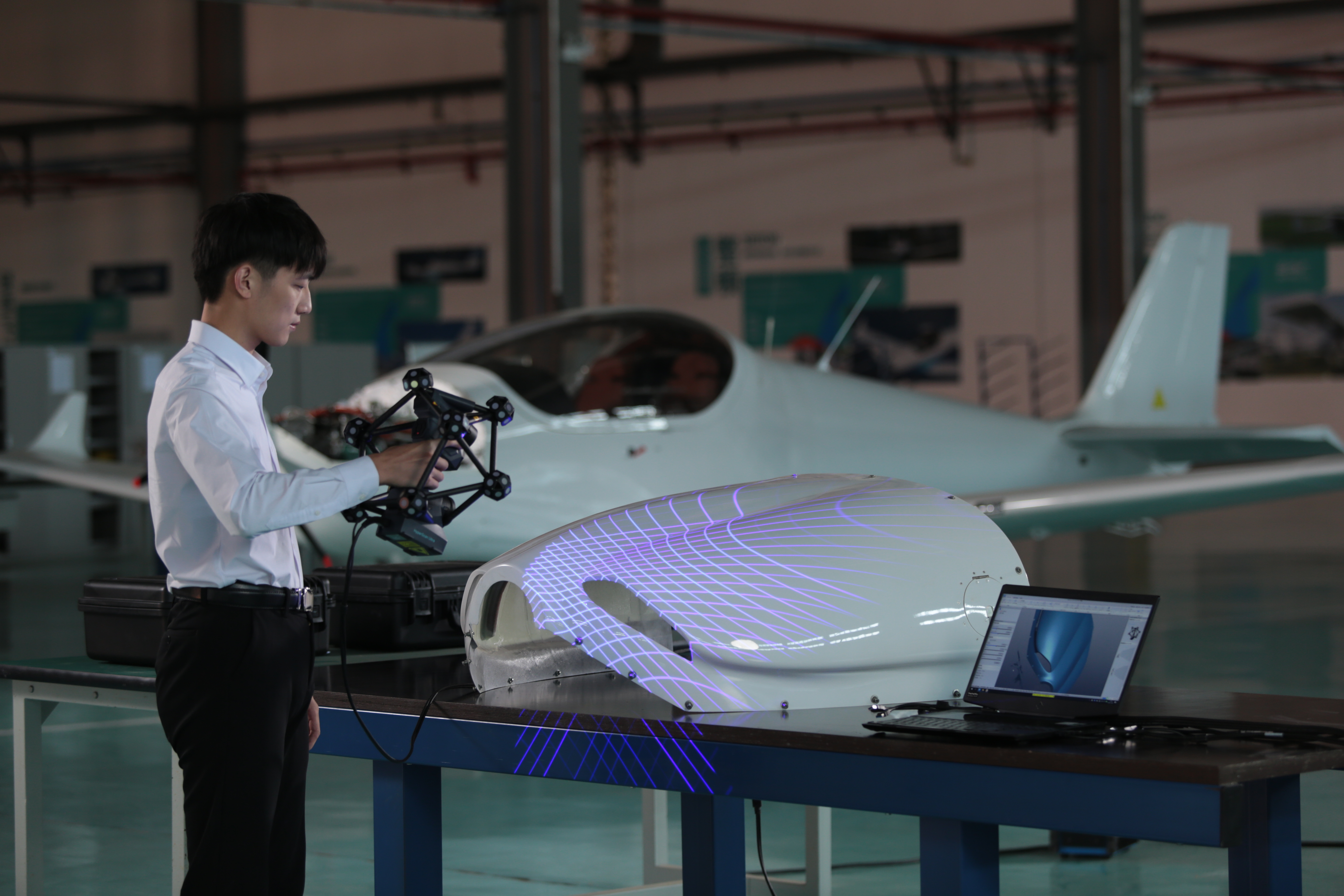

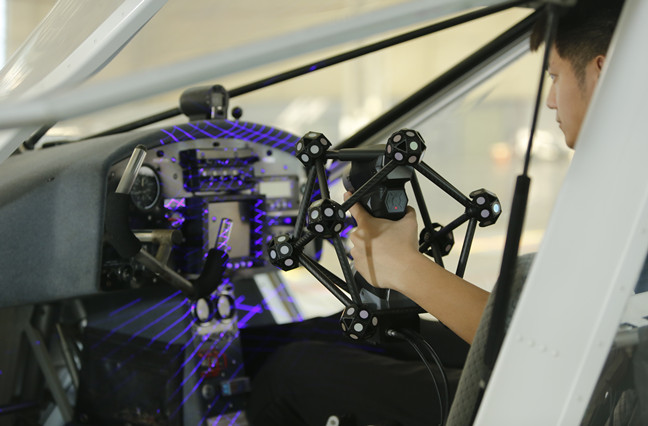

1. Wireless 3D -Scan für die Luft- und Raumfahrtindustrie Design

6c1a2100

Wireless 3D -Scan für 3D -Designprozess

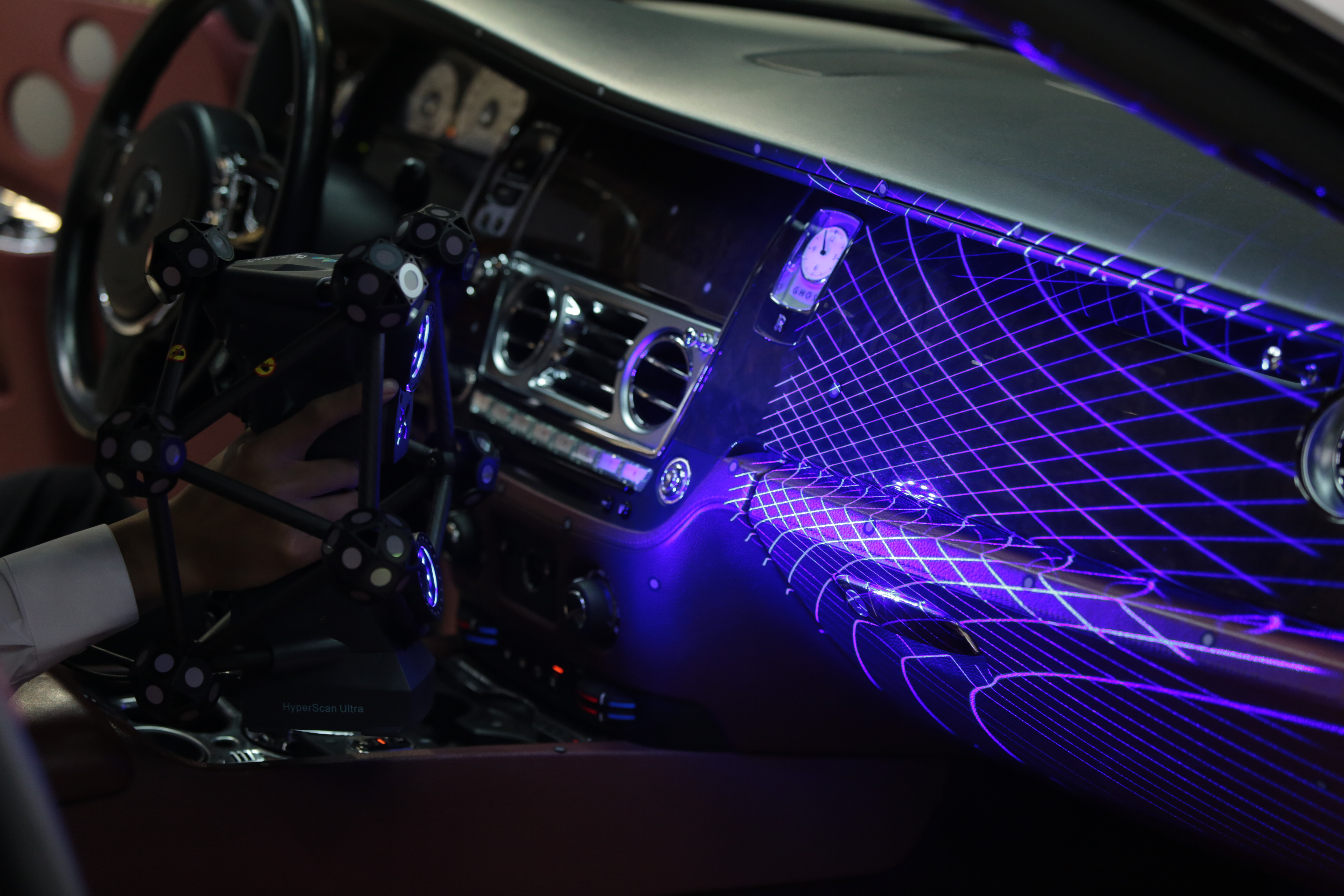

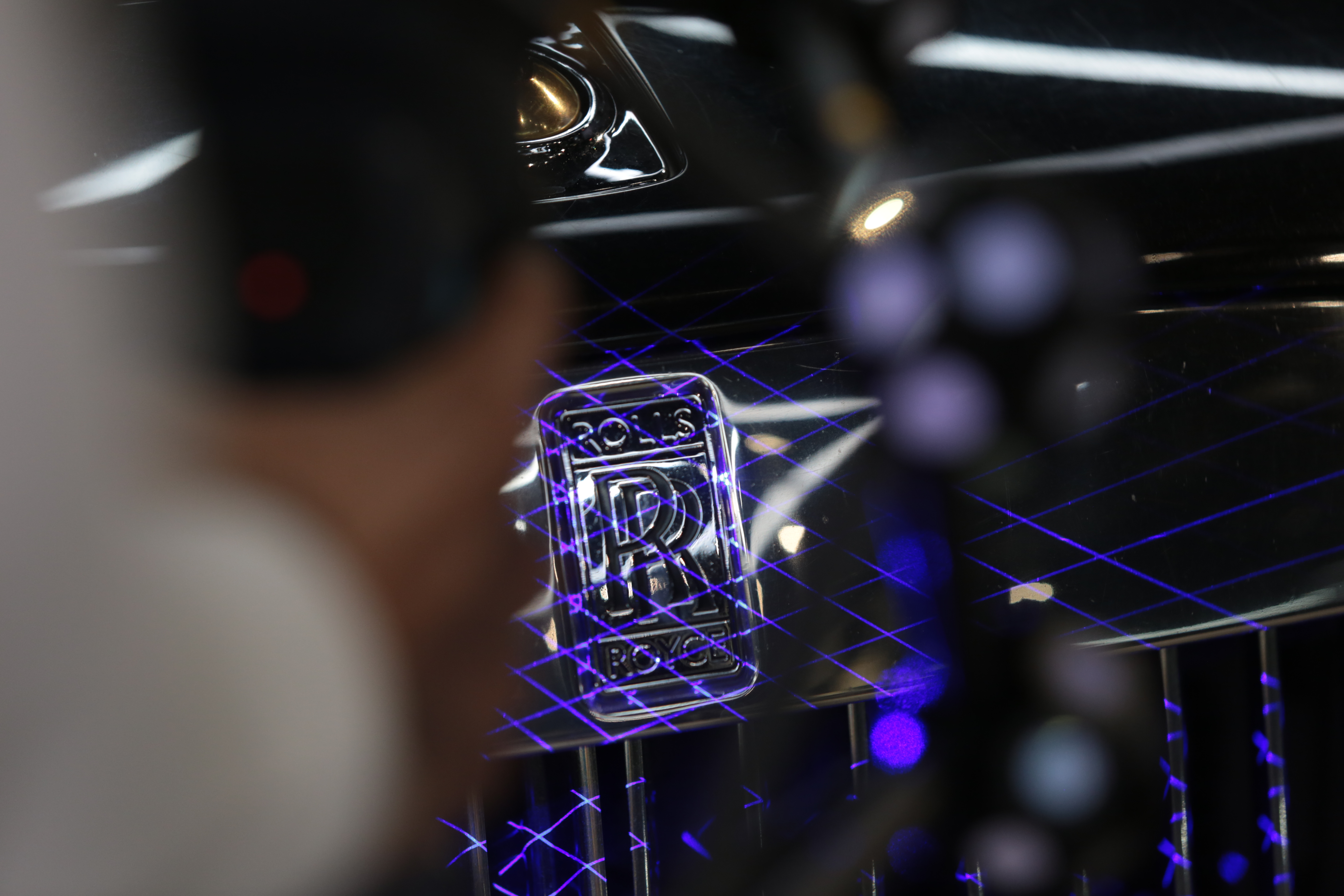

2. Reverse Engineering von Automobilteilen

6c1a1222

6c1a1096

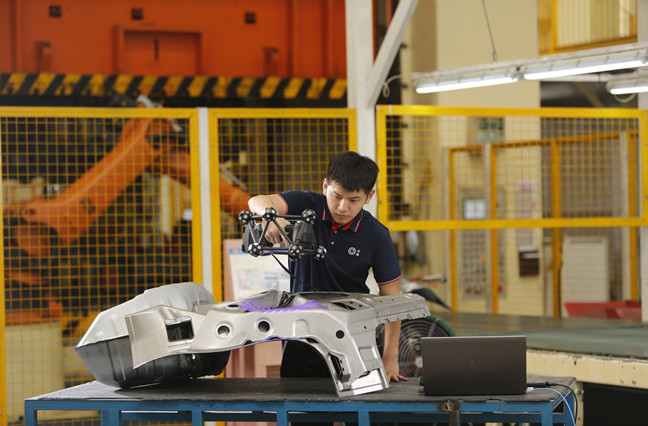

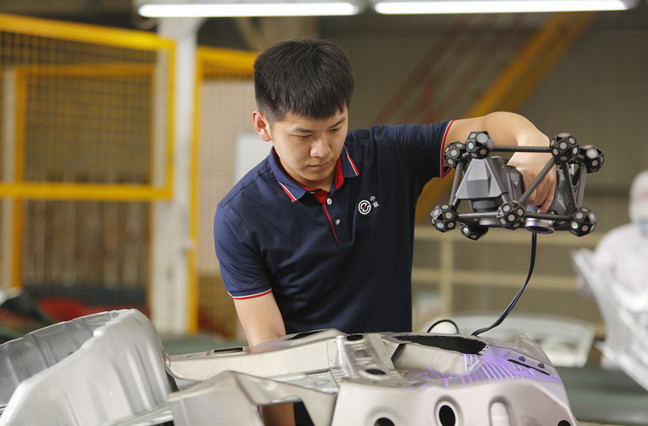

3. 3D -dimensionale Inspektion des großen Maschinenteils

Großer Maschinen Teil 3D -Dimensionsinspektion

3D -Scan für Maschinen -Teil -Inspektion und Qualitätskontrolle

Unsere Vorteile

Innovation hört nie auf

ISO -Standardqualität

Optischer Tracking 3D-Scanner mit Nichtkontaktmessung

Globales Umsatznetz

OPTICAL Tracking 3D -Scanner zur Inspektion und Qualitätskontrolle

24/7 Technikunterstützung

Der 3D -Scanner für optische Tracking mit Hochgeschwindigkeits -3D -Scanning

Berufstrainingsystem

Unsere Dienstleistungen

Optischer Tracking 3D-Laserscanner mit Nichtkontaktmessung
