HyperScan Plus Optical Tracking 3D-Scanner für die Entwicklung präzisionsgefertigter Teile vom chinesischen Hersteller

Der Smart Optical Tracking 3D-Scanner HyperScan Plus verwendet die blaue Lasertechnologie mit mehreren Arbeitsmodi.Der Standard-Scanmodus ist mit 34 blauen Laserlinien mit einer Scangeschwindigkeit von bis zu 2.100.000 Messungen/s ausgestattet, was die Scaneffizienz dramatisch verbessert;Der ultrafeine Scanmodus verfügt über 7 parallele blaue Laserlinien, die die Oberflächendetails des Objekts darstellen;Die Hole Flash Capture-Technologie kann in Sekundenschnelle Hunderte von Lochzentren und -koordinationen erfassen.

Produktmerkmale

3D-Scanner mit optischem Tracking und Hochgeschwindigkeits-3D-Scannen

Schnelleres 3D-Scannen

34 blaue Laserlinien, Scangeschwindigkeit bis zu 2.100.000 Messungen/s

Scannen feiner Details bis zu 850.000 Messungen/s

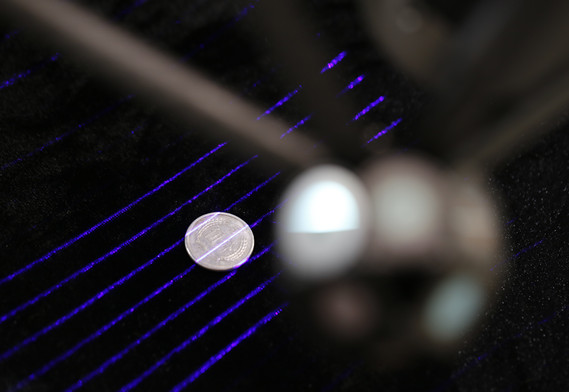

3D-Scanner mit optischer Verfolgung und ultrafeinen 3D-Scandetails

Ultrafeine Details

7 parallele blaue Laserlinien zum Erfassen von superklaren und präzisen Details

3D-Scanner mit optischem Tracking und drahtlosem 3D-Scannen

Vollständig kabelloses Scannen

Vollständig kabelloses Scannen mit ZGFreeBox-S und ZGFreeBox-T

Keine Begrenzung der Verbindungskabellänge und Teilegröße

3D-Scanner mit optischem Tracking und Mehrspurlösung

Multitracker-Scanlösung

Messung erweitern Volumen dramatisch ohne Bocksprünge

Erfüllen Sie die Inline-Messung Anforderungen perfekt mit bemerkenswerter Effizienz

Technische Spezifikationen
Modell		HyperScanPlus
Messrate	Standart Modus	2.100.000 Messungen/Sekunde
Messrate	Feiner Modus	850.000 Messungen/Sekunde
Scanbereich		bis zu 600 x 550 mm
Laserquelle		34 blaue Laserlinien für Standardscannen + Extra 1 blaue Laserlinie für schwer zugängliche Stellen + Zusätzliche 7 blaue Laserlinien für feines Scannen
Leichte Klasse		Klasse 2 (Augensicher)
Auflösung		bis 0,02mm
Genauigkeit		bis zu 0,025 mm
Volumetrische Genauigkeit des selbstpositionierenden Systems (Mit Verfolger)	9,6 m³ (3,5 m)	0,060 mm/m
	\"17,6 m³ (4,2 m)\"	0,075 mm/m
Volumetrische Genauigkeit + Fotoaufnahme		0,044 + 0,015 mm/m
Abstandsabstand		350mm
Tiefenschärfe		400mm
Markierungspositionierungssystem-Scanmodus (Ohne Tracker)	Volumetrische Genauigkeit	0,02 + 0,03 mm/m
Markierungspositionierungssystem-Scanmodus (Ohne Tracker)	Volumetrische Genauigkeit+ PhotoShot	0,02 + 0,015 mm/m
Markierungspositionierungssystem-Hole Flash Capture-Modus (ohne Tracker)	Volumetrische Genauigkeit	0,03 + 0,03 mm/m
	Volumetrische Genauigkeit+ PhotoShot	0,03 + 0,015 mm/m
Gewicht		1,5kg
Verbindungsstandard		USB 3.0
Arbeitstemperatur		-20 ~ 40℃
Betriebsfeuchtigkeit (nicht kondensierend)		10% - 90%
Exportformat		.stl, .ply, .obj, .txt, .xyz, .asc.usw.anpassbar
Kompatible Software		3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 und SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX und Solid Edge) etc.

HyperScanPlus Anwendungen

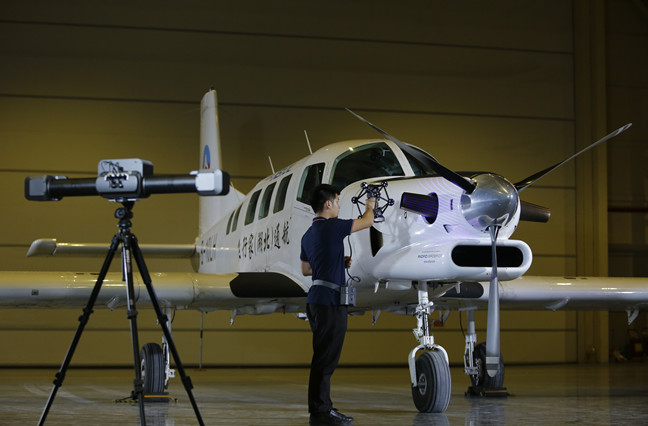

1.Drahtloses 3D-Scannen für das Design der Luft- und Raumfahrtindustrie

Kabelloses 3D-Scannen für die Luft- und Raumfahrtindustrie

Kabelloses 3D-Scannen für den 3D-Designprozess

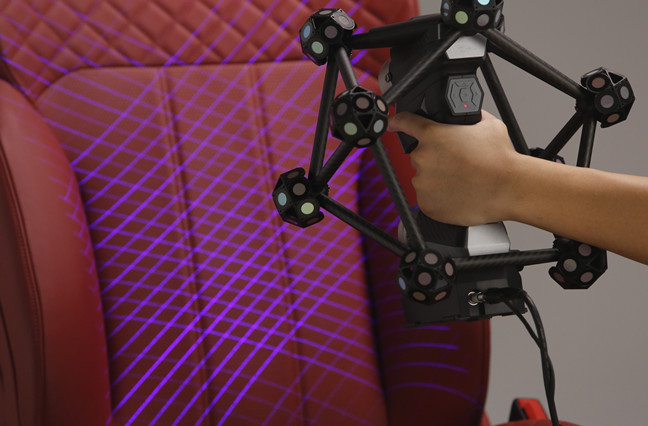

2.Reverse Engineering von Automobilteilen

Reverse Engineering von Automobilteilen

3D-Scannen für das Reverse Engineering von Autoteilen

3. 3D-Maßprüfung von großen Maschinenteilen

3D-Maßprüfung großer Maschinenteile

3D-Scannen für die Inspektion von Maschinenteilen und die Qualitätskontrolle

Unsere Vorteile

Innovation hört nie auf

ISO-Standardqualität

3D-Scanner mit optischer Verfolgung und berührungsloser Messung

Globales Vertriebsnetz

3D-Scanner mit optischem Tracking für die Inspektion und Qualitätskontrolle

24/7 Technikunterstützung

3D-Scanner mit optischem Tracking und Hochgeschwindigkeits-3D-Scannen

Professionelles Trainingssystem

Unsere Dienstleistungen

3D-Laserscanner mit optischer Verfolgung und berührungsloser Messung

Technische Spezifikationen
Modell	HyperScanPlus
Messrate	Standart Modus	2.100.000 Messungen/Sekunde
Feiner Modus	850.000 Messungen/Sekunde
Scanbereich	bis zu 600 x 550 mm
Laserquelle	34 blaue Laserlinien für Standardscannen + Extra 1 blaue Laserlinie für schwer zugängliche Stellen + Zusätzliche 7 blaue Laserlinien für feines Scannen
Leichte Klasse	Klasse 2 (Augensicher)
Auflösung	bis 0,02mm
Genauigkeit	bis zu 0,025 mm
Volumetrische Genauigkeit des selbstpositionierenden Systems (Mit Verfolger)	9,6 m³ (3,5 m)	0,060 mm/m
\"17,6 m³ (4,2 m)\"	0,075 mm/m
Volumetrische Genauigkeit + Fotoaufnahme	0,044 + 0,015 mm/m
Abstandsabstand	350mm
Tiefenschärfe	400mm
Markierungspositionierungssystem-Scanmodus (Ohne Tracker)	Volumetrische Genauigkeit	0,02 + 0,03 mm/m
Volumetrische Genauigkeit+ PhotoShot	0,02 + 0,015 mm/m
Markierungspositionierungssystem-Hole Flash Capture-Modus (ohne Tracker)	Volumetrische Genauigkeit	0,03 + 0,03 mm/m
Volumetrische Genauigkeit+ PhotoShot	0,03 + 0,015 mm/m
Gewicht	1,5kg
Verbindungsstandard	USB 3.0
Arbeitstemperatur	-20 ~ 40℃
Betriebsfeuchtigkeit (nicht kondensierend)	10% - 90%
Exportformat	.stl, .ply, .obj, .txt, .xyz, .asc.usw.anpassbar
Kompatible Software	3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 und SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX und Solid Edge) etc.

LUFTFAHRT

Rapid-Prototyping
Qualitätskontrolle
(MRO) Verschleiß
Analyse
Aerodynamik
Spannungsanalyse
OEM- und Teilerecycling
Reverse-Engineering

AUTOMOBIL

Reverse-Engineering
Konkurrenzproduktanalyse
Auto Umpacken
Anpassung des Innenraums
Modellierung & Design

SCHWERINDUSTRIE

Qualitätskontrolle
Reverse-Engineering
MRO & Verschleißanalyse
Konstruktion und Modifikation von Mechanik/Werkzeugen
OEM- und Teilerecycling

SCHIMMEL

Virtuelle Versammlung
Reverse-Engineering
Qualitätskontrolle
Verschleißanalyse
Kundenspezifische Reparaturen und Modifikationen

GUSSTEILE

Qualitätskontrolle und Inspektion von Rohteilen
Bearbeitungsverarbeitungsdesign

KULTUR

Kulturelles Relikt
Kunst
Skulptur

VERBRAUCHSMATERIAL

Produkt-Styling und Design-Inspektion
Reverse-Engineering
Werkzeugdesign
VR&AR

MEDIZINISCH

Design und Herstellung von Orthesen/Prothesen
Wundüberwachung
Biologisches Exemplar
Medizinische Identifikation

1.Q: Dies ist das erste Mal, dass ich den 3D-Laserscanner kaufe, ist er einfach zu bedienen?

A: Ja!Wir können die Bedienungsanleitung oder das Video zur Führung bereitstellen.

Wenn Ihnen das Lernen schwerfällt, können wir auch ganz einfach Online-Schulungen per \\"Team Viewer\\" oder Skype anbieten.

2.Q: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind Hersteller von professionellen 3D-Laserscannern in Metrologiequalität.

3.Q: Kann ich Ihre Fabrik besuchen und wo ist Ihr Standort?

A: Unsere Fabrik befindet sich in Wuhan, China.

Während der COVID-19-Pandemie empfehlen wir Ihnen, sicher zu bleiben, und wir können ein Online-Meeting mit Ihnen vereinbaren, um unser Unternehmen und unsere Produkte vorzuführen.

4.Q: Was ist Ihr MOQ?

A: Unser MOQ ist 1 Satz.

5.Q: Was ist Ihre Verpackungs- und Versandart?

A: Das Paket unseres 3D-Laserscanners besteht aus 1 Set / Koffer, einschließlich der Scanner-Haupteinheit und des gesamten Zubehörsatzes.

Die Versandart ist per Luftexpress.

Produkte Details.
