Das Anbringen und Entfernen von Positionierungszielen auf massiven Industriekomponenten bleibt ein schwerwiegender Engpass. Techniker verbringen oft Stunden damit, Klebepunkte auf riesigen Luft- und Raumfahrtpaneelen oder Automobilrahmen anzubringen. Sie verschwenden einfach wertvolle Produktionsstunden, bevor das eigentliche Maßscannen überhaupt beginnt. Dynamisches optisches Tracking bietet jetzt eine entscheidende, bewährte Alternative. Durch diesen modernen Ansatz entfällt die manuelle Vorbereitung vollständig. Außerdem wird die messtechnische Genauigkeit direkt in der aktiven, vibrierenden Fertigungshalle gewährleistet.

Qualitätskontrollmanager stehen bei der Bewertung des HyperScan Plus Optical Tracking 3D-Laserscanners vor einer wichtigen Entscheidung . Sie müssen die volumetrische Genauigkeit sorgfältig gegen die Bereitstellungsgeschwindigkeit abwägen. Auch die Interoperabilität der Software und die Robustheit gegenüber Umwelteinflüssen spielen bei dieser Entscheidung eine wichtige Rolle. Dieser technologische Wandel verändert die Arbeitsabläufe in der Fertigung drastisch. Sie müssen lediglich die grundlegenden Veränderungen verstehen, die damit verbunden sind. Lassen Sie uns genau untersuchen, wie markerfreie Trackingsysteme die industrielle Messtechnik heute verändern.

Wichtige Erkenntnisse

• Markierungsfreie Effizienz: Durch den Wegfall der Zielauftragung wird die Teilevorbereitungszeit um bis zu 80 % verkürzt, was sich direkt auf den Inspektionsdurchsatz bei großen Bauteilen auswirkt.

• Dynamische Referenzierung: Durch die optische Verfolgung bleibt die Genauigkeit auch in instabilen Produktionsumgebungen erhalten, die Vibrationen oder Teilebewegungen ausgesetzt sind.

• Präzision auf Messtechnikniveau: Entwickelt, um strenge ISO-Zertifizierungsstandards für die Qualitätskontrolle in der Luft- und Raumfahrt, der Automobilindustrie und im Schwermaschinenbau zu erfüllen.

• Implementierungsschwerpunkt: Für eine erfolgreiche Bereitstellung müssen die Anforderungen an die Sichtlinie, die Abmessungen des Scanvolumens und die Integration in vorhandene Inspektionssoftware (z. B. PolyWorks, Geomagic) bewertet werden.

Der Business Case: Beseitigung von Engpässen bei der Prüfung großer Teile

Viele Hersteller unterschätzen drastisch die versteckten Kosten der konventionellen Teilevorbereitung. Klebeziele verlangsamen den Qualitätsbetrieb erheblich. Bei einem riesigen Rotorblatt einer Windkraftanlage dauert das Anbringen tausender Aufkleber mehrere Stunden. Das Entfernen dauert noch länger. Klebrige Rückstände erfordern häufig eine anschließende aggressive chemische Reinigung. Diese redundanten manuellen Schritte verzögern die Produktionszyklen unnötig. Wir sehen häufig, dass laufende Montagelinien einfach deshalb angehalten werden, weil die Techniker mehr Zeit für die Vorbereitung der Oberflächen benötigen.

Markerfreies Scannen löst dieses Produktivitätsproblem direkt. Bestimmte High-End-Industrien tolerieren einfach keine physische Oberflächenverunreinigung. Unlackierte Kohlefaserverbundwerkstoffe für die Luft- und Raumfahrt absorbieren leicht anhaftende Chemikalien. Hochglanzpolierte Spritzgussformen zerkratzen bei aggressiver Zielentfernung leicht. Durch die berührungslose Messung werden diese physikalischen Risiken vollständig beseitigt. Sie prüfen das Bauteil, ohne jemals die empfindliche Oberfläche zu berühren.

Wie messen Sie den Erfolg nach dem Einsatz eines optischen Tracking-Setups? Legen Sie klare Basismetriken fest, bevor Sie Ihren Workflow ändern.

1. Reduzierung der Zykluszeit: Bestimmen Sie die genaue Zeitspanne vom Eintreffen des Teils bis zum endgültigen Prüfbericht.

2. Tägliches Scanvolumen: Zählen Sie, wie viele große Komponenten pro Schicht Ihre Qualitätskontrollabteilung durchlaufen.

3. Nacharbeitsraten: Verfolgen Sie spezifische Reduzierungen falscher Ausfälle, die durch verschmutzte Oberflächen oder falsch platzierte Zielaufkleber verursacht werden.

Häufiger Fehler: Das Versäumnis, die Arbeitsabläufe vor der Installation zu dokumentieren, bleibt ein schwerwiegender Fehler. Ohne eine klare historische Ausgangslage können Sie Ihre neu gewonnene Effizienz später gegenüber dem oberen Management nicht quantifizieren. Den Geschwindigkeitsvorteil müssen Sie objektiv nachweisen.

Bewertung des HyperScan Plus Optical Tracking 3D-Laserscanners

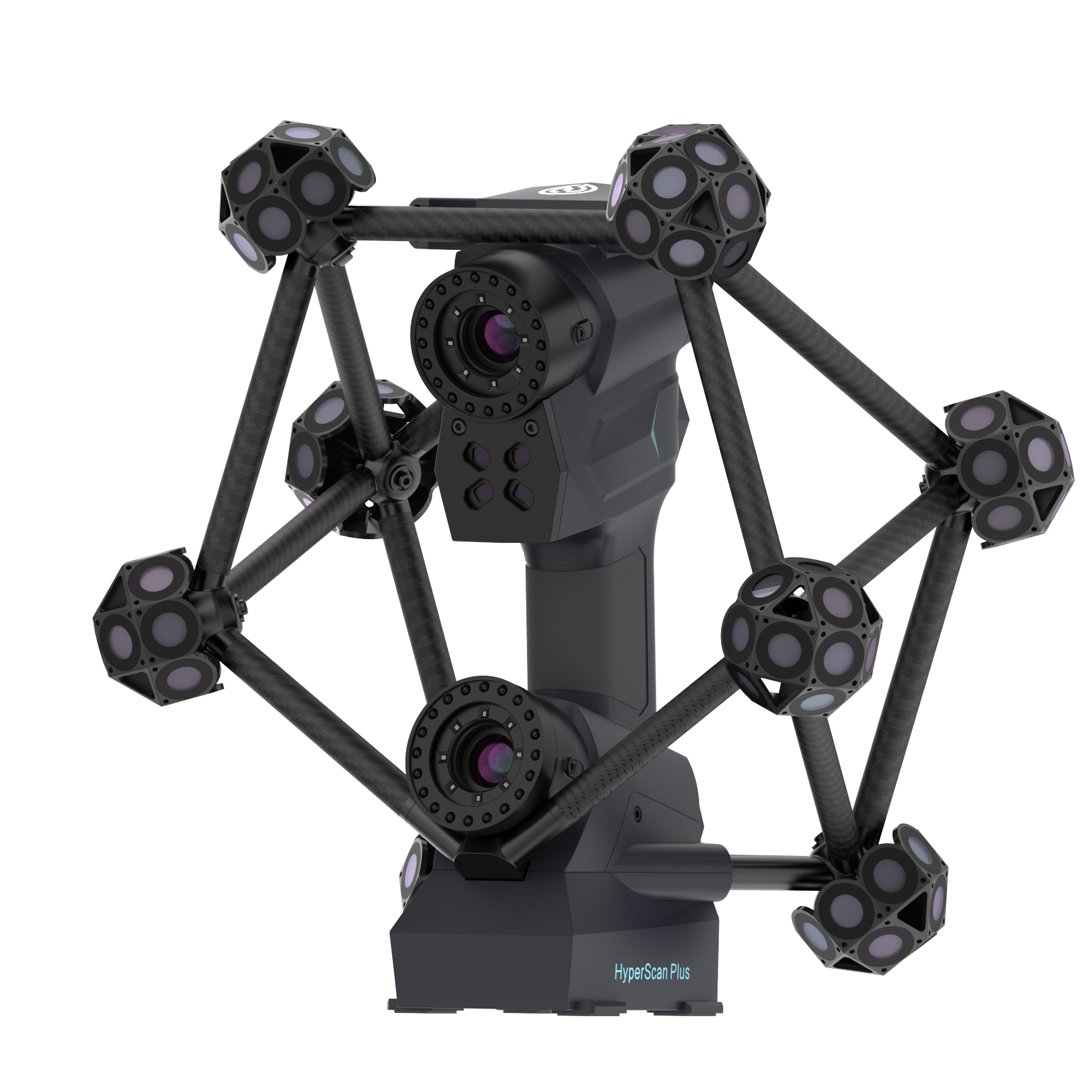

Das Verständnis der Kernsystemarchitektur verdeutlicht, wie die Technologie eine so hohe Präzision erreicht. Es setzt ausschließlich auf ein ausgefeiltes Dual-Hardware-Setup. Ein optischer Tracker sitzt unabhängig auf einem Stativ und fungiert als digitales Auge. Es beobachtet kontinuierlich, wie sich der Handscanner um das physische Objekt bewegt. Diese Synergie sorgt für eine kontinuierliche räumliche Positionierung. Sie verlieren nie den Überblick darüber, wo sich der Scanner im dreidimensionalen Raum befindet.

Aktive Produktionsböden vibrieren ständig. Gabelstapler fahren an Messarbeitsplätzen vorbei. Schwere Prägepressen erschüttern den Boden in der Nähe. Dynamisches Tracking bewältigt diese instabilen Umgebungen mühelos. Das Trackingsystem verwaltet digital ein starres Koordinatensystem. Wenn jemand versehentlich gegen das Teil stößt, gleicht die Software dies sofort aus. Wenn der Tracker leicht vibriert, korrigiert die dynamische Referenzierung die Ausrichtung in Echtzeit. Diese Fähigkeit bleibt für reale Industrieumgebungen, in denen eine Laborisolierung unmöglich ist, von entscheidender Bedeutung.

Sie fragen sich vielleicht, wie die blaue Lasertechnologie in diesen optischen Rahmen passt. Blaue Laser bewältigen anspruchsvolle Oberflächen viel besser als herkömmliche rote Laser. Sie scannen glänzendes Metall problemlos. Sie erfassen tiefschwarze Kunststoffe ohne Scanspray. Das Handgerät projiziert das Lasergitter, um komplexe Oberflächendetails zu erfassen. Währenddessen verfolgt die Basisstation die globale räumliche Positionierung. Sie arbeiten perfekt zusammen, um die Punktwolke aufzubauen.

Die volumetrische Genauigkeit ändert sich über große Entfernungen. Kein Metrologiesystem entgeht der Physik völlig. Über eine Spannweite von fünf oder zehn Metern nimmt die Genauigkeit leicht ab. Allerdings kontrollieren optische Tracker diese Fehlerakkumulation weitaus besser als herkömmliche Methoden. Schauen wir uns eine typische Genauigkeitsskala über längere Distanzen an.

Vergleichen Sie bei der Bewertung des HyperScan Plus Optical Tracking 3D-Laserscanners diese Drop-off-Raten mit Ihren spezifischen internen Toleranzen. Es erfüllt problemlos die Standard-ISO-Anforderungen für schwere Maschinen.

Realitäten in der Werkstatt: Implementierung, Integration und Risiken

Bei der optischen Verfolgung kommt es ausschließlich auf klare Sicht an. Die primäre Einschränkung besteht darin, eine strikte Sichtlinie einzuhalten. Der Basis-Tracker muss die Positionierungs-LEDs des Handgeräts ständig sehen. Tiefe Innenhohlräume oder komplexe Innengeometrien versperren diese Sicht leicht. Wir empfehlen verschiedene spezifische Strategien zur Überwindung dieser häufigen Hindernisse.

• Optimale Tracker-Platzierung: Erhöhen Sie die Basisstation auf einem hohen Stativ, um auf das Teil zu blicken.

• Mehrere Setups: Platzieren Sie den Tracker um große Fahrzeuge herum, um versteckte tote Winkel effizient zu erfassen.

• Hybrides Scannen: Setzen Sie lokalisierte klebrige Ziele nur in tiefen Taschen ein, in denen die optische Verfolgung vorübergehend fehlschlägt.

Datenpipelines müssen äußerst robust bleiben. Der digitale Workflow beginnt mit der Erfassung roher Punktwolken. Die proprietäre Software wandelt diese Punkte dann in ein sauberes Polygonnetz um. Anschließend exportieren Sie das Netz für den CAD-Vergleich und die Abweichungsanalyse. Kompatibilität ist hier von großer Bedeutung. Die meisten Produktionsstätten nutzen bereits Standard-Messsoftware-Ökosysteme. Stellen Sie sicher, dass Ihre neue Hardware reibungslos in bewährte Plattformen wie PolyWorks oder Geomagic Control X integriert werden kann.

Die Akzeptanz durch den Bediener bestimmt den wahren Erfolg neuer Messinstrumente. Ingenieure brauchen ergonomische Ausrüstung. Schwere Handgeräte verursachen bei langen Messschichten eine starke Ermüdung des Handgelenks. Bewerten Sie sorgfältig das physische Gewicht der Scannereinheit. Berücksichtigen Sie die tägliche Einrichtungszeit für die Tracking-Basisstation. Die Einarbeitung neuer Techniker nimmt deutlich weniger Zeit in Anspruch, wenn die Softwareoberfläche sie intuitiv anleitet.

Für eine strikte Einhaltung bleibt die Routinekalibrierung obligatorisch. Kunden aus der Luftfahrt- und Automobilbranche fordern strenge Qualitätsprüfungsstandards wie VDI/VDE 2634. Legen Sie einen festen Zeitplan für regelmäßige Kalibrierungsprüfungen fest. Verwenden Sie zertifizierte Artefaktbalken, um die Tracking-Genauigkeit zu überprüfen, bevor Sie kritische Inspektionen durchführen.

Best Practice: Führen Sie jeden Morgen eine schnelle Kalibrierungsprüfung vor Ort durch. Es dauert nur fünf Minuten, verhindert aber stundenlange völlig ungenaue Scandaten.

Auswahllogik: HyperScan Plus im Vergleich zu alternativen Messlösungen

Wie können Sie sicher zwischen optischer Nachverfolgung und herkömmlichen Messinstrumenten wählen? Wir müssen die Scanflexibilität sorgfältig im Hinblick auf strenge Messvolumenbeschränkungen abwägen.

Herkömmliche Gelenkarm-Koordinatenmessgeräte bieten eine unglaubliche Präzision. Allerdings unterliegen Messarme starken physikalischen Grenzen. Normalerweise erreichen sie bequem nur zwei bis drei Meter. Die Inspektion eines großen Fahrzeugchassis erfordert das wiederholte Überspringen des Basisarms. Jeder manuelle Sprung führt zu mathematischen Stacking-Fehlern. Das optische Tracking deckt nativ viel größere Bereiche ab. Sie können ohne Pause frei um ein riesiges Luft- und Raumfahrtbauteil herumlaufen.

Wir müssen Tracking-Systeme auch mit standardmäßigen eigenständigen Handscannern vergleichen. Handheld-Systeme erfordern eine intensive manuelle Zielanwendung. Sie geben ständig Geld für Klebepunkte aus. Noch wichtiger ist, dass Sie kostspielige technische Arbeitsstunden damit verbringen, diese winzigen Punkte zu platzieren. Trackingsysteme erfordern im Vorfeld eine höhere Anfangsinvestition in die Hardware. Dennoch entfällt der wiederkehrende manuelle Arbeitsaufwand bei der Teilevorbereitung vollständig. Arbeitsintensive Umgebungen profitieren enorm von dieser Workflow-Verlagerung.

Identifizieren Sie klar und deutlich die Anwendungsfälle Ihrer idealen Einrichtung. Anlagen, die große Teile mit hohem Mix und geringem Volumen verarbeiten, verzeichnen die schnellsten Workflow-Erträge. Strenge Qualitätskontrollumgebungen begünstigen das markerfreie Scannen enorm. Hier passen unlackierte Verbundwerkstoffe und sensible Design-Prototypen perfekt zusammen. Umgekehrt benötigen stationäre Laborumgebungen, in denen winzige Desktop-Teile geprüft werden, keine dynamische Nachverfolgung. Ein einfacher Desktop-Scanner eignet sich weitaus besser für stationäre Anwendungen.

Abschluss

Das Entfernen physischer Markierungen aus dem Messablauf bietet einen enormen strategischen Wert. Sie beschleunigen Prüfzyklen drastisch. Sie schützen empfindliche Oberflächen vor schädlichen Kleberverschmutzungen. Ihre Techniker verbringen ihre wertvolle Zeit damit, Komponenten tatsächlich zu vermessen, anstatt Aufkleber anzubringen. Der gesamte Herstellungsprozess wird reibungsloser, sauberer und deutlich schneller.

Entscheidungsträger sollten entschlossen handeln und einen physischen Proof-of-Concept-Scan anfordern. Bringen Sie die Tracking-Ausrüstung direkt in Ihre eigene Werkstatt. Wählen Sie die anspruchsvollste, am stärksten reflektierende oder massivste Komponente aus Ihrem aktuellen Bestand aus. Testen Sie die Durchführbarkeit einer Sichtlinie physisch um komplexe Geometrien herum. Überprüfen Sie die Qualität der Materialerfassung unter Ihrer standardmäßigen, unvollkommenen Fabrikbeleuchtung. Die Evaluierung des HyperScan Plus Optical Tracking 3D-Laserscanners unter realen Bedingungen liefert den ultimativen Leistungsnachweis.

FAQ

F: Wie geht der HyperScan Plus mit stark reflektierenden oder bearbeiteten Metalloberflächen um?

A: Das System nutzt fortschrittliche Blaulichttechnologie gepaart mit einstellbarer Laserintensität. Blaue Laser verfügen über eine kürzere Wellenlänge und erzeugen schärfere Profile auf glänzenden oder bearbeiteten Metallen. Die Software passt die Belichtung dynamisch an, um helle Reflexionen abzuschwächen. Sie erzielen saubere Scans, ohne stumpf wirkende Sprays aufzutragen.

F: Was passiert, wenn die Sichtlinie zwischen Scanner und Tracker unterbrochen ist?

A: Das System unterbricht die Datenerfassung sofort. Die Erholung erfolgt jedoch nahezu augenblicklich. Sobald Sie den Scanner wieder in das Sichtfeld des Trackers bewegen, verbindet die Software den Datenstrom automatisch wieder. Es fügt neue Daten nahtlos in das vorhandene Koordinatensystem ein, ohne dass ein manueller Neustart erforderlich ist.

F: Kann das Tracking-Volumen für außergewöhnlich große Teile (z. B. >10 Meter) erweitert werden?

A: Ja, Sie können die Lautstärke durch einen Prozess namens „Leapfrogging“ erweitern. Sie erfassen einen Referenzbereich, bewegen die Tracker-Basisstation und richten sie mithilfe gemeinsamer Referenzpunkte neu aus. Während sich die volumetrische Genauigkeit geringfügig verbessert, minimiert die dynamische Nachführung diesen Fehler und hält die Abweichungen deutlich innerhalb der Toleranzen großer Teile.

F: Welche spezifischen Umgebungsanforderungen (Temperatur, Beleuchtung) gelten für eine optimale Genauigkeit?

A: Das System arbeitet zuverlässig über typische Betriebstemperaturbereiche hinweg. Durch die dynamische Referenzierung werden geringfügige Wärmeausdehnungen der Teile kontinuierlich ausgeglichen. Änderungen der Umgebungsbeleuchtung wirken sich selten auf die Leistung aus, da der Tracker die aktiven LED-Signale und die blaue Laserfrequenz gezielt isoliert und die standardmäßige Werksbeleuchtung ignoriert.
