3D-Messlösungen, einschließlich 3D-Scanner, erobern die Bereiche Fertigung, NDT, Qualitätskontrolle und Bildung im Sturm.Beispielsweise wird laut Research And Market inmitten der COVID-19-Krise der globale Markt für 3D-Scanner, der im Jahr 2020 auf 4,6 Milliarden US-Dollar geschätzt wird, voraussichtlich bis 2027 eine revidierte Größe von 7 Milliarden US-Dollar erreichen und mit einer CAGR wachsen von 6,3 % über den Analysezeitraum 2020-2027.
Unter allen 3D-Messlösungen ist der 3D-Scanner eine der neuesten Technologien.Mit unübertroffener Leistung in Bezug auf Messgeschwindigkeit, Portabilität sowie Anpassungsfähigkeit und Datenintegrität werden 3D-Scanner jedoch immer bekannter und akzeptierter.Als professioneller Anbieter von 3D-Scannerlösungen umfasst die Produktpalette von ZG Technology 3D-Scanner sowie Photogrammetrie- und tragbare CMM-Lösungen.In diesem Artikel helfen wir Ihnen beim Einstieg in das Verständnis von 3D-Messlösungen und wie ZG-Produkte Ihre Produktentwicklung, NDT-Inspektionen und Qualitätskontrollprozesse rationalisieren und Ihre Effizienz steigern können.
Hier die Inhaltsliste:
1. Was ist 3D-Vermessung und wo wird sie angewendet?
2. Welche 3D-Messlösungen kann ZG Technology anbieten?
3. Ein letztes Wort zu den 3D-Mess- und Scannerlösungen von ZG
Was ist 3D-Messungund wo es’wird angewendet?
Die 3D-Messung ist ein messtechnischer Prozess, der verschiedene Arten von Messwerkzeugen verwendet, um Oberflächendaten physischer Objekte zu sammeln, wie z. B. ihre Formen, Texturen, Geometrien oder Farben, um digitale 3D-Daten mit hochdichten Punktwolken oder Dreiecksnetzen zu konstruieren.Diese 3D-Daten können weiterverarbeitet und für das Reverse Engineering oder die Qualitätskontrolle verwendet, für zukünftige digitale Referenzen archiviert, mit einem 3D-Drucker in die physische Welt zurückgebracht, in die technische Dokumentation aufgenommen werden und vieles mehr.
Mit der Entwicklung der Fertigungsindustrie müssen Designer, Produktentwicklungsteams und Qualitätskontrollinspektoren 3D-Messlösungen verwenden, um qualitativ hochwertige Produkte zu schaffen, die bestimmte Standards erfüllen und im Laufe der Zeit optimal funktionieren, um ein Objekt in 3D richtig zu beurteilen.
Durch die Erfassung aller physikalischen Maße eines Objekts in 3D können Hersteller sicherstellen, dass Teile richtig zusammenpassen, Designs und Toleranzen optimieren, Konstruktionsprozesse und Werkzeuge verbessern und Kosten im Zusammenhang mit Ausschuss, Produktrückrufen und Produktionsausfällen senken.
Welche Arten von Unternehmen müssen also 3D-Messungen anwenden?Kurz gesagt: Jeder Hersteller, der Produkte herstellt, kann von 3D-Messungen für seine Produktentwicklungs-Workflows und Qualitätskontrollprozesse profitieren.Die 3D-Vermessung wird in vielen verschiedenen Branchen eingesetzt, wie zum Beispiel:
-Luft- und Raumfahrt
-Transport und Automobil
-Verbraucherprodukte
-Ausbildung
-Schwerindustrie
-Gesundheitswesen
-Erbe
-Öl und Gas
-Wasserkraft
Auch in der additiven Fertigung, auch 3D-Druck genannt, spielt die 3D-Vermessung eine entscheidende Rolle.3D-Messlösungen können das Prototyping beschleunigen, da Benutzer keine physischen Prototypen von Grund auf neu erstellen müssen.
Was für eine 3D-MessungLösungen, die ZG Technology anbieten kann?
Die traditionellen 3D-Messlösungen werden durch Kontaktmesswerkzeuge repräsentiert, die die 3D-Daten der Objektoberfläche durch physischen Kontakt erfassen, wie z diese Ansätze.
Die Kontaktmesslösungen erfassen die Oberflächendaten des Objekts Punkt für Punkt, um genügend Punkte für eine gute Qualitätsmessung zu sammeln, kann zeitaufwändig sein;Beim Messen von weichen oder elastischen Objekten, wie z. B. Objekten aus Gummi oder Kunststoff, kann sich das Objekt bereits bei geringem Druck des Kontaktmesswerkzeugs verformen, was zu ungenauen Messergebnissen führt;Darüber hinaus sind diese Kontaktmesslösungen von den Fähigkeiten und der Effizienz der Benutzer abhängig. Es kann schwierig sein, das richtige Personal für komplizierte Systeme wie CMM zu schulen.
Im Gegenteil, 3D-Scanner sind berührungslose Messlösungen, die Form, Geometrien, Texturen und Farben von Objekten berührungslos erfassen können und all diese Herausforderungen dank ihrer unschlagbaren Leistung in Bezug auf Messgeschwindigkeit und Tragbarkeit sowie meistern Datengenauigkeit und Zuverlässigkeit.
Hier sind einige der besten 3D-Scanner- und Messlösungen, die von ZG Technology angeboten werden:
Handheld-3DLaserSKonservendosen

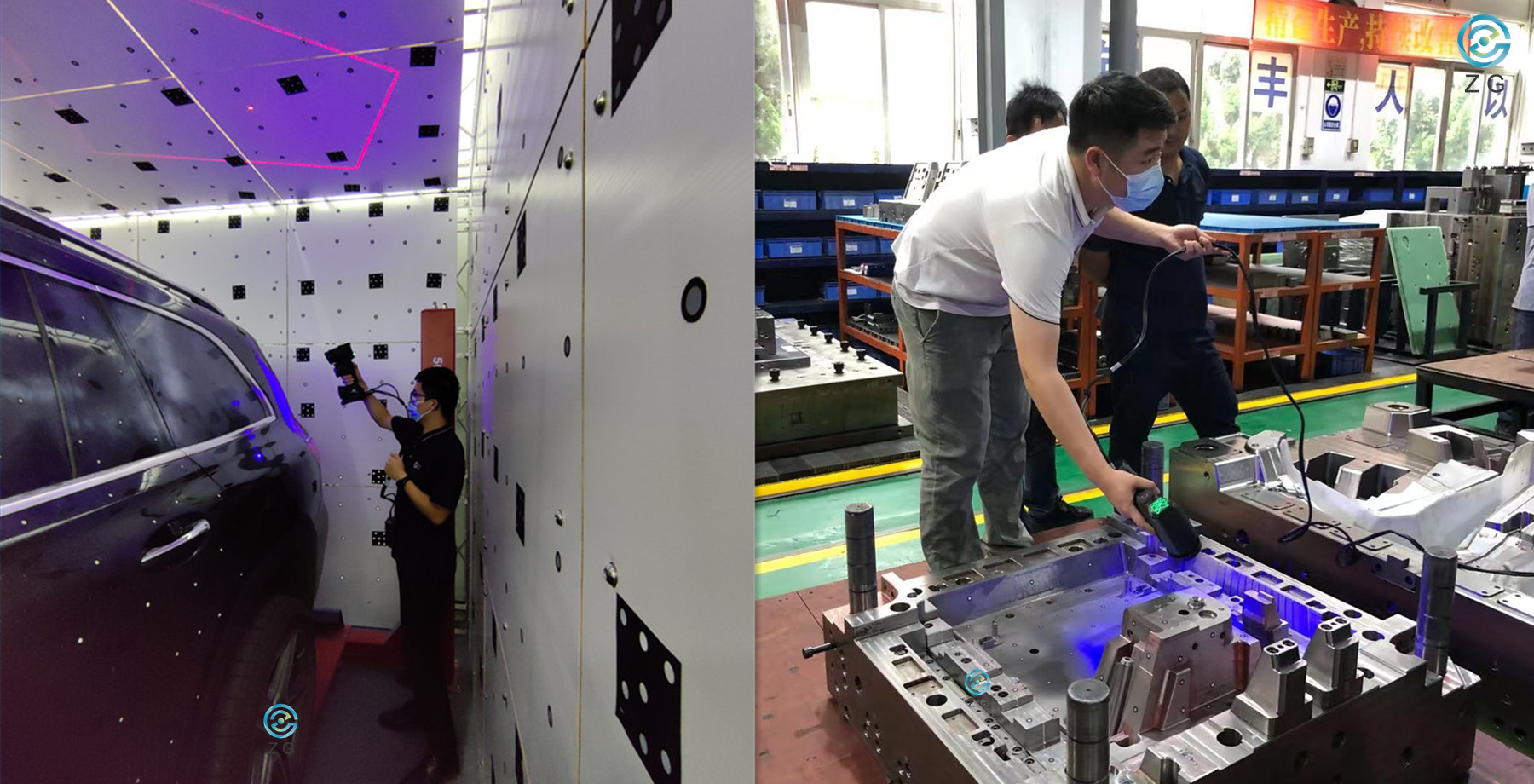

MarvelScan Tracker Kostenloser Marker-freier 3D-Laserscanner AtlaScan Hochpräziser tragbarer 3D-Laserscanner zur Lochblitzerfassung
Die tragbaren 3D-Laserscanner projizieren mehrere Laserlinien auf das zu scannende Objekt, die Laserlinien verformen sich mit der Form des Objekts.Beim Scannen nehmen die Kameras die spezifische Form der Laserlinie an und berechnen die räumliche Information nach dem Triangulationsprinzip.Die Position des Scanners im Raum wird basierend auf der relativen Position zu Positionierungsmarkierungen (kleine Aufkleber, die mit dem System geliefert werden und direkt auf dem Teil angebracht werden können) auf der Objektoberfläche bestimmt. Die Serien AtlaScan, RigelScan und ZGScan sind gute Beispiele für tragbare 3D-Laserscanner von ZG Technology.
Neben den 3D-Scanner-Modellen, die die Marker-Positionierungsmethode anwenden, hat ZG Technology MarvelScan entwickelt, den ersten Tracker- und Marker-freien tragbaren 3D-Laserscanner der Welt.Dank der einzigartigen monokularen Inside-Out-Positionierungstechnologie muss der Bediener während des gesamten Scanvorgangs von MarvelScan überhaupt keine Aufklebermarkierungen auf dem Objekt anbringen, was die Tragbarkeit verbessert und den Kalibrierungsvorgang erheblich vereinfacht.
Optischer Tracking-3D-Laser SKonservendosen

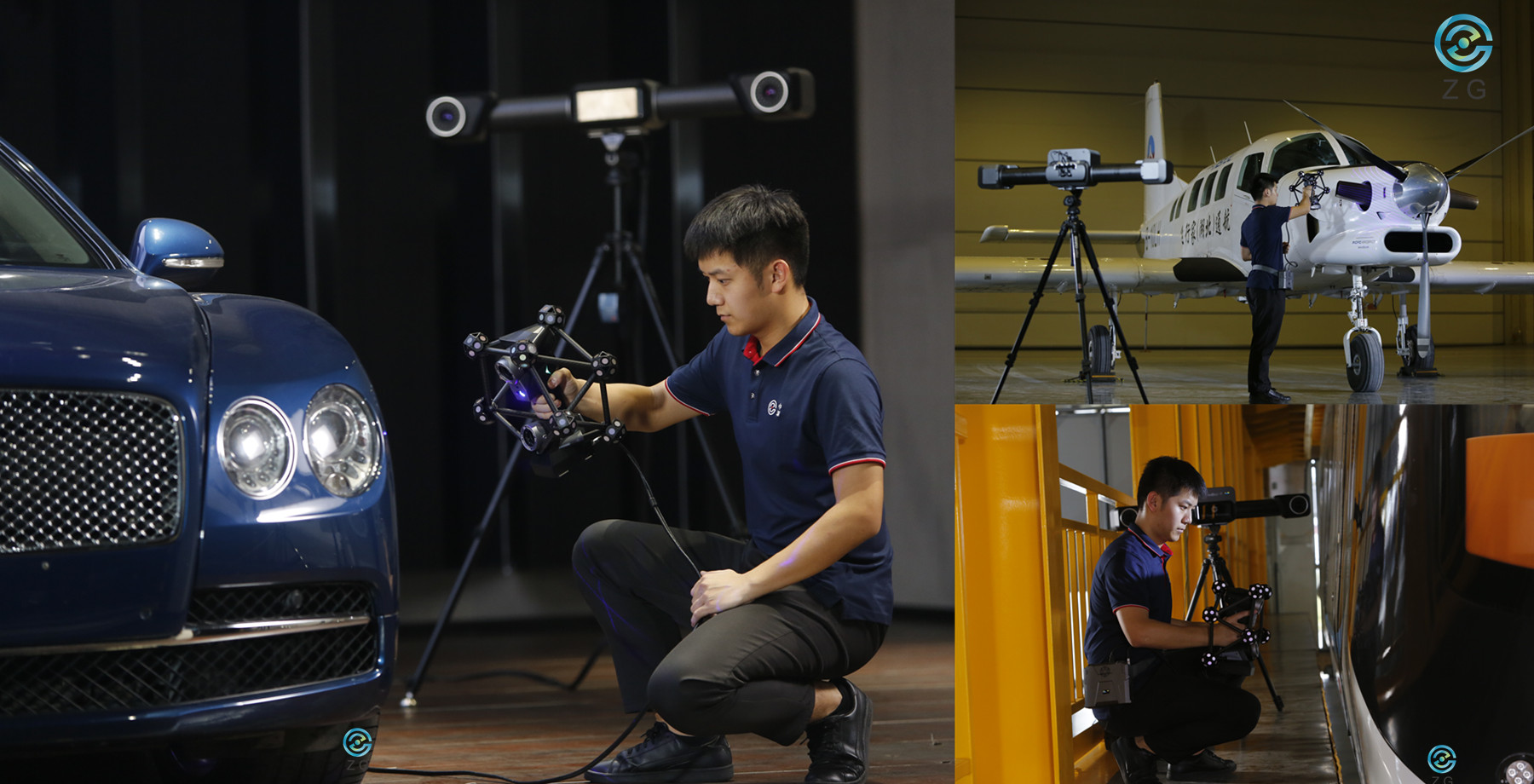

Smart Optical Tracking 3D-Laserscanner der HyperScan-Serie
Die Hardware des optischen 3D-Scannersystems besteht aus einem optischen Tracker und einem tragbaren 3D-Laserscanner mit einem starren Strukturmarkerrahmen.Während des Scanvorgangs verfolgt der optische Tracker die Markierungen auf dem Scanner und ermittelt die Position des Scanners im Raum.Somit ist es nicht erforderlich, Positionierungsmarkierungen auf dem gemessenen Werkstück anzubringen, was nicht nur den Bedienkomfort des Handscanners verbessert, sondern auch ein sofortiges Scannen am Ort des Scannens realisiert.Der intelligente optische Tracking-3D-Scanner der HyperScan-Serie von ZG Technology stellt keine hohen Anforderungen an die Arbeitsbedingungen und die räumliche Lage des Werkstücks, das Werkstück kann direkt auf der Bearbeitungslinie gescannt und inspiziert werden.
StrukturiertLicht (weißes Licht)3D-Scanner

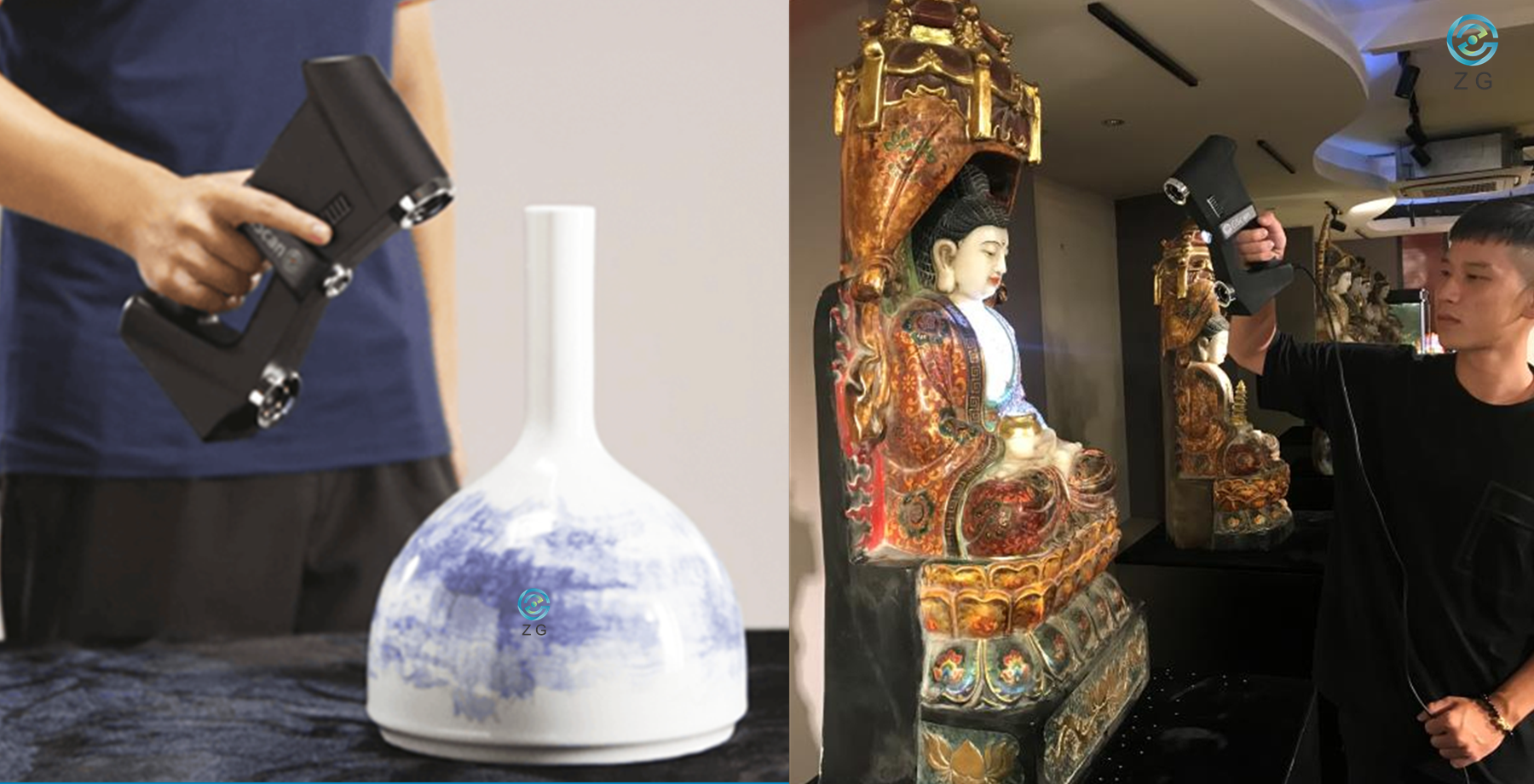

GScan Smart Vollfarb-3D-Scanner
Scanner mit strukturiertem Licht (oder Weißlicht) projizieren Licht- und Schattenmuster auf das zu scannende Objekt.Die Kameras des Scanners erkennen Variationen im Muster und verlassen sich auf die Geometrie und Textur (Farbe) des Objekts, um die Daten zu positionieren.Mehrere Bilder müssen von verschiedenen Positionen erfasst werden, bis das Netz vollständig ist.
Möchten Sie mehr über Weißlicht-3D-Scanner erfahren?Schauen Sie sich unbedingt den intelligenten Vollfarb-3D-Scanner GScan von ZG an.

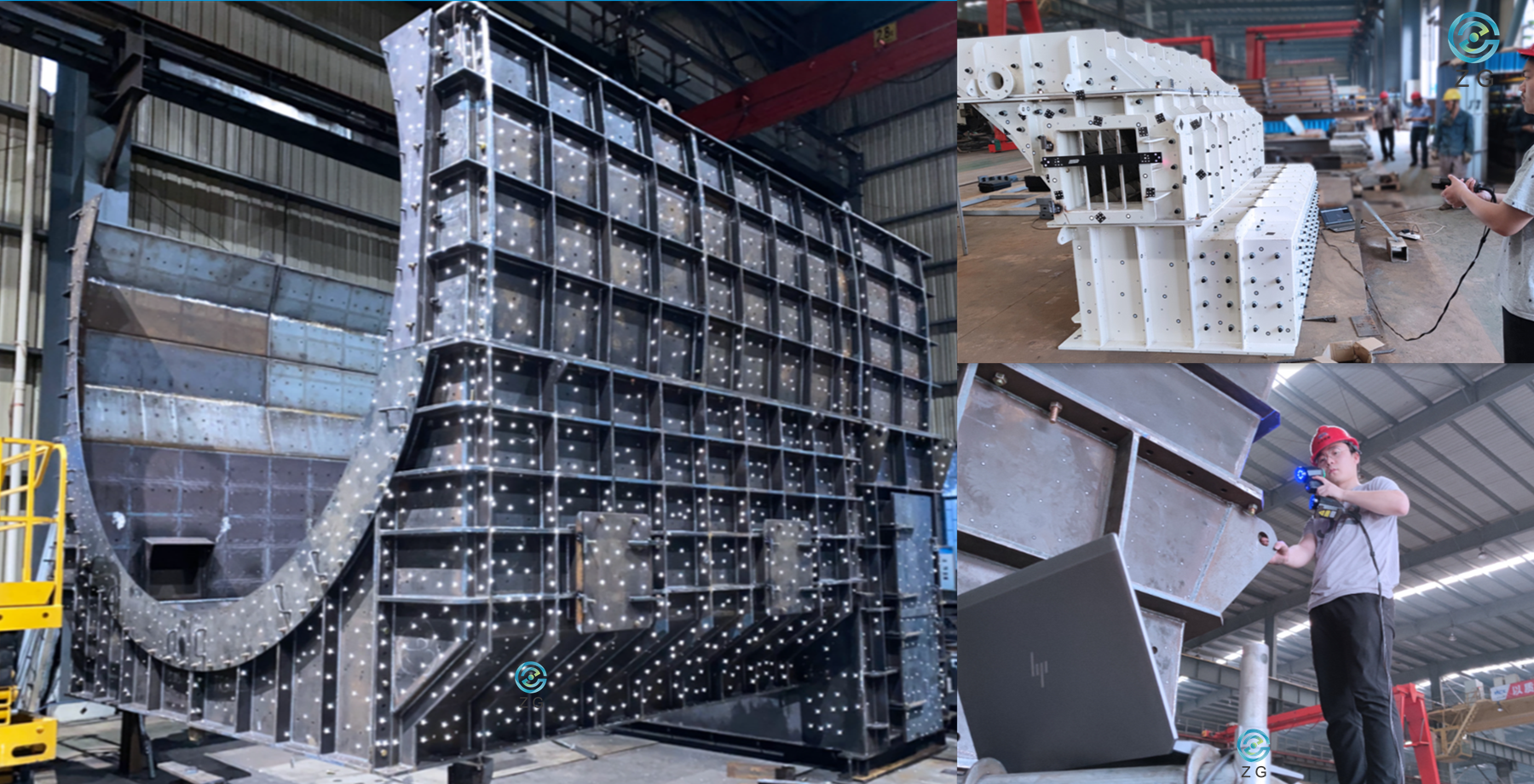

Photogrammetrie
PhotoShot Lite Photogrammetriesystem, das mit dem AtlaScan 3D-Scanner arbeitet
Die Photogrammetrie-Technologie verwendet Codierungsmarkierungen und fügt mehrere Bilder eines Objekts an verschiedenen Positionen zusammen.Das Photogrammetriesystem trianguliert dann die Punkte in den Bildern, um ihre Position in einem dreidimensionalen Raum zu bestimmen.
Für die 3D-Messlösungen von ZG werden Photogrammetriesysteme zusammen mit 3D-Scannern verwendet, um sehr schnell außergewöhnlich genaue und wiederholbare 3D-Scandaten für großformatige Objekte zu generieren.Verpassen Sie auf keinen Fall unser Blaulicht-Photogrammetriesystem Photoshot Lite mit hoher volumetrischer Genauigkeit für das 3D-Scannen.
Tragbares Rückwärtspositionierungs-KMG
MarvelProbe Rückwärtspositionierungs-KMG für Sondierungsmessungen
Kontaktbasierte tragbare 3D-Lösungen wie Gelenkarme oder sogenannte tragbare Messarme prüfen die Oberfläche eines Objekts physisch und generieren die 3D-Daten auf der Grundlage von Encodern.Während des Messvorgangs müssen die Gelenkarme auf einer Oberfläche fixiert werden, was bedeutet, dass sie sehr empfindlich gegenüber Vibrationen und anderen Umgebungsfaktoren sind, die die Datenqualität beeinträchtigen können.Gleichzeitig mangelt es ihnen aufgrund der Armlängenbegrenzung auch an Flexibilität hinsichtlich der Einsatzorte und der Größe der Objekte, die sie messen können.
MarvelProbe, ein von ZG Technology selbst entwickeltes tragbares KMG mit Rückwärtspositionierung, integriert Photogrammetrie-Funktionalität in die Sondenkontaktmessung.Dies verbessert nicht nur die volumetrische Genauigkeit der Handscanner in großen Szenarien, sondern bietet auch eine neue flexible und tragbare Messung für die Formenherstellung, Vorrichtungslehre und Installationsanpassung ohne die Begrenzung physischer Arme.Bitte prüfenhttps://www.3d-zg.com/MarvelProbe-Portable-Reverse-positioning-CMM-for-Metrology-grade-Measurement-pd43697683.htmlfür weitere Informationen über MarvelProbe.
3. Ein letztes Wort zu ZG 3D-Messung und ScannähLösungen
Wie Sie sehen können, sind die 3D-Messlösungen von ZG ein entscheidender Wendepunkt in der 3D-Messindustrie.ZG 3D-Scanner können die Gesamtqualität und Leistungszuverlässigkeit von Produkten erhöhen.Sie können auch die Produktentwicklungs- und Inspektionszeiten verkürzen, sodass Produkte früher auf den Markt kommen können.Und im Zeitalter von Industrie 4.0 sind 3D-Messwerkzeuge auf robotermontierten Systemen eine unschätzbare Konfiguration, die in den Weg eines Herstellers zur automatisierten Qualitätskontrolle integriert werden kann.Für weitere Informationen über ZG 3D-Messlösungen oder Kooperationsanforderungen kontaktieren Sie uns bitte unverbindlich.
