Produkte Details.

Heim » 3D-Scanner » Vielseitiger 3D -Laserscanner » Altairscan Elite » Altairscan Hole Flash Capture 3D -Laserscanner mit blauer Lasertechnologie

loading

Altairscan Hole Flash Capture 3D -Laserscanner mit blauer Lasertechnologie

Verfügbarkeitsstatus:
erkundigen

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

  • Altairscan

  • ZG Technology

AltairScan ist ein revolutionäres Messsystem, das unabhängig von ZG Technology entwickelt wurde (internationales Patent).


\u003Ci>AltairScan can efficiently capture the holes on surface of the parts, which can be widely used for quality control in automotive industry, aircraft fuselage and parts, molds as well as in other industries.\u003C\/i> \u003Cb>AltairScan kann die Löcher auf der Oberfläche der Teile effizient erfassen, was für die Qualitätskontrolle in der Automobilindustrie, Flugzeugrümpfen und -teilen, Formen sowie in anderen Branchen weit verbreitet ist.\u003C\/b> \u003Ci>AltairScan apply blue laser scanning technology for a fine scanning of structures.\u003C\/i> \u003Cb>AltairScan verwendet die Blue-Laser-Scanning-Technologie für ein feines Scannen von Strukturen.\u003C\/b> \u003Ci>In the mean time, AltairScan can be equipped with wireless module, for more easy and flexible scanning experience of large parts.\u003C\/i> \u003Cb>In der Zwischenzeit kann AltairScan mit einem drahtlosen Modul ausgestattet werden, um das Scannen großer Teile einfacher und flexibler zu gestalten.\u003C\/b> \u003Ci>Thus, AltairScan provides the perfect 3D measurement solution for all industries.\u003C\/i> \u003Cb>Somit bietet AltairScan die perfekte 3D-Messlösung für alle Branchen.\u003C\/b>


Produktmerkmale

3D-Scanner mit Hole Flash Capture-Funktion



Hole Flash Capture-Funktion



Zur sofortigen Erfassung der Lochkoordination und des Durchmessers





Blauer Laser-3D-Scanner




Alle Blue-Laser-Technologie



Um schwarze und glänzende Oberflächen zu scannen und die Qualität lokaler Details zu verbessern

3D-Scansystem mit intelligenter Führung für schwarze und glänzende Teile

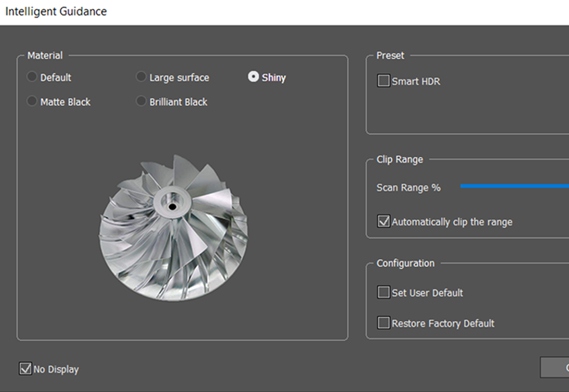

Intelligentes Führungsmodul



Alle Scanparameter können basierend auf Objektoberflächenmerkmalen automatisch mit einem Klick eingestellt werden




3D-Scansystem mit GD&T-Messung und 3D-Vergleich




Eingebaute Messwerkzeugbox



Unterstützen Sie verschiedene Abmessungen und Merkmalsmessungen


3D-Vergleich, Datenkommentierung und Erstellung von Inspektionsberichten






Technische Spezifikationen

Modell  AltairScan
Scanmodus
 Standart Modus Feiner Modus
Messrate 205.000 Messungen\/Sekunde 320.000 Messungen\/Sekunde
Scanbereich
 bis zu 225 x 250 mm

Laserquelle

 6 blaue Laserlinien für Standardscannen +
1 zusätzliche blaue Laserlinie für schwer zugängliche Stellen +
Zusätzliche 5 blaue Laserlinien für feines Scannen
Leichte Klasse
 Klasse 2 (Augensicher)
Auflösung
 bis 0,03mm
Genauigkeit bis 0,03mm bis 0,02mm

Volumetrische Genauigkeit

 0,03 mm + 0,06 mm\/m -

Volumetrische Genauigkeit + PhotoShot

 0,03 mm + 0,015 mm\/m -
Lochgenauigkeit bis 0,03mm
Volumetrische Genauigkeit der Bohrung 0,03 mm + 0,06 mm\/m
Volumetrische Genauigkeit der Bohrung + PhotoShot 0,03 mm + 0,015 mm\/m

Abstandsabstand

 300mm 150mm
Tiefenschärfe 250mm 100mm
Superreferenz (optional) Unterstützung
Gewicht
 1 kg
Dimensions
 290 mm x 125 mm x 70 mm
Verbindungsstandard
 USB 3.0
Arbeitstemperatur
 -20 ~ 40℃
Betriebsfeuchtigkeit (nicht kondensierend)
 10% - 90%
Exportformat
 \u003Ci>.stl, .ply, .obj, .txt, .xyz, .asc.\u003C\/i> \u003Cb>.stl, .ply, .obj, .txt, .xyz, .asc.\u003C\/b> \u003Ci>etc.customizable\u003C\/i> \u003Cb>usw.anpassbar\u003C\/b>


Kompatible Software

 3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 und SolidWorks), PTC (Pro\/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX und Solid Edge) usw.


AltairScan Anwendungen

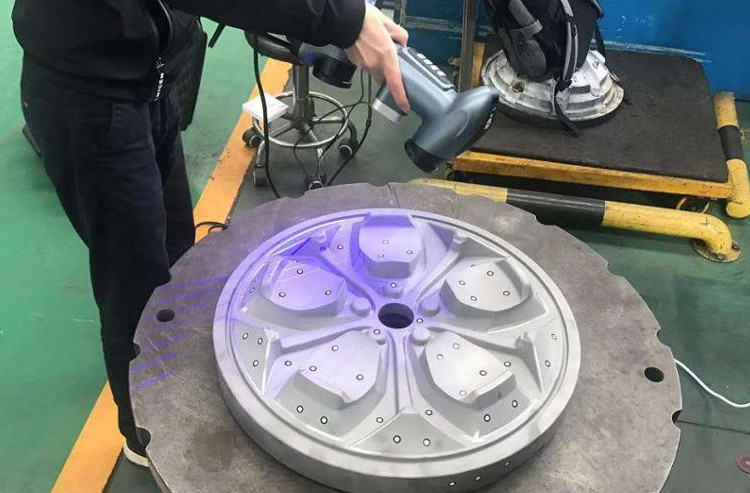

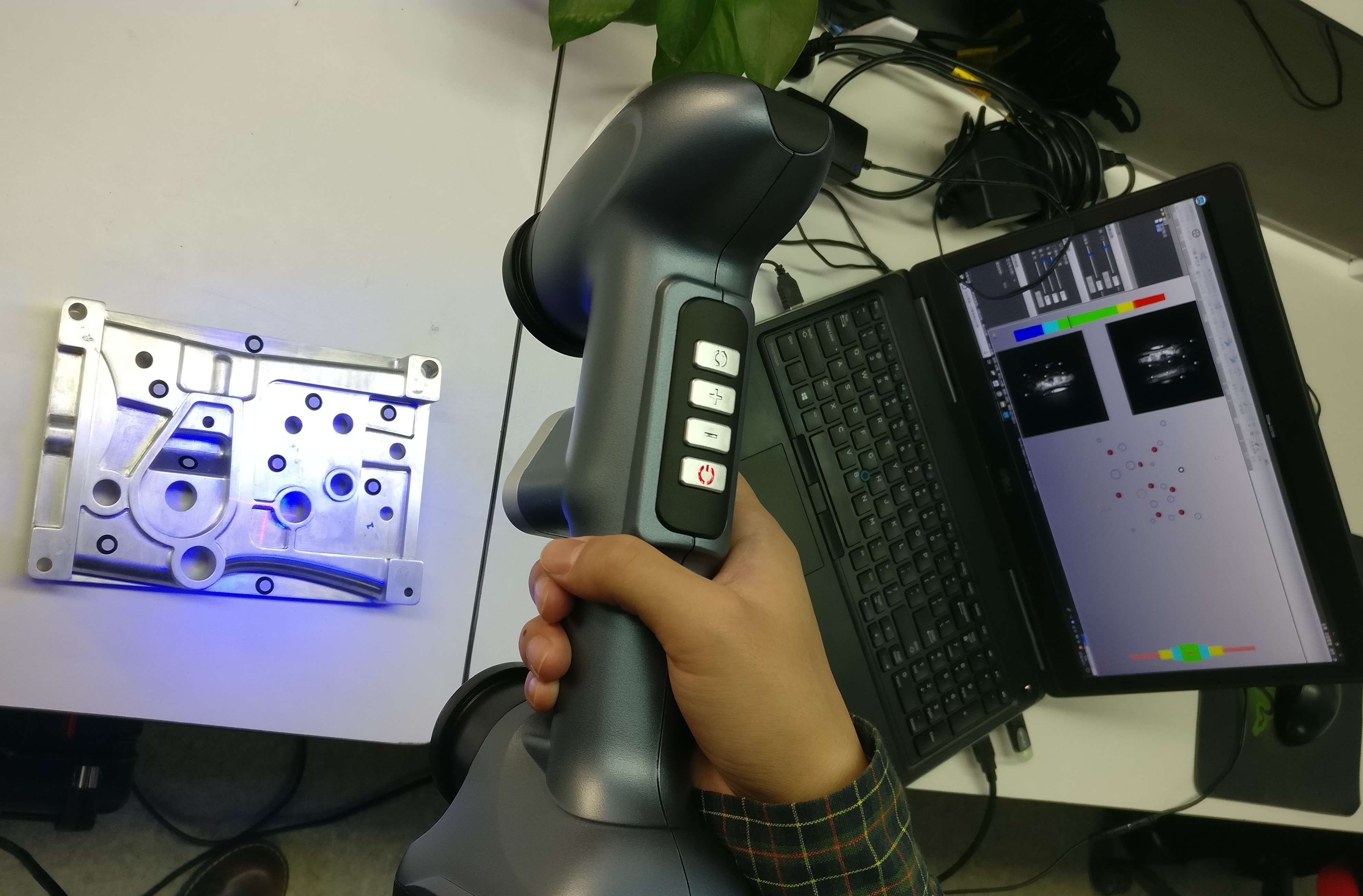

1. Sofort Hole Flash Capture für Maschinenteile mit vielen Löchern

3D-Maßprüfung

3D-Scanner mit Hole Flash Capture für Maschinenteile

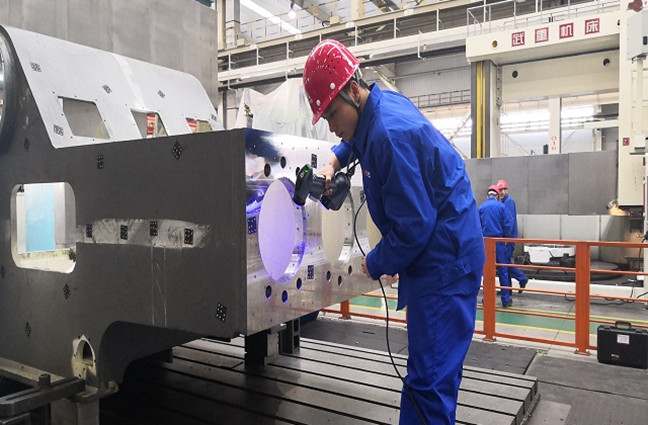

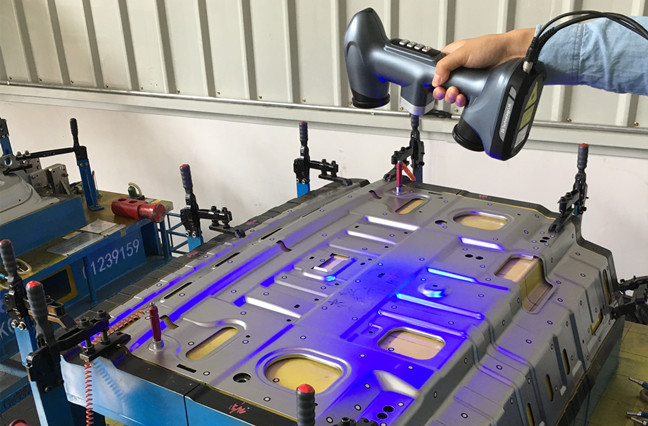

2. 3D-Scannen für die Inline-Inspektion in der Werkstatt

3D-Scanner für Inline-Inspektionslösung

3D-Scanner für Inspektionslösung im Werkstattumfeld

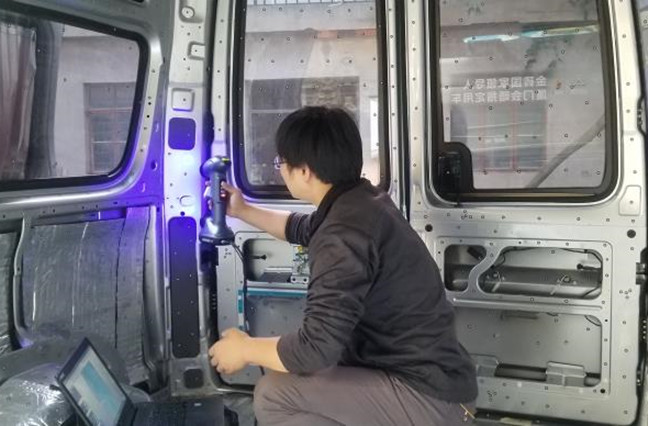

3. Reverse Engineering und 3D-Modellierung von Autozubehör

3D-Scanner für Reverse Engineering von Automobilteilen

3D-Scanner für 3D-Design und -Modellierung


Unsere Vorteile

Blauer Laser-3D-Scanner

Innovation hört nie auf

3D-Scanner mit Hole Flash Capture-Funktion

ISO-Standardqualität

3D-Scanner für GD&T-Messung und 3D-Vergleich

Globales Vertriebsnetz

3D-Scanner für das Reverse Engineering von Automobilteilen

24\/7 Technikunterstützung

3D-Scanner für Inline-Inspektionslösung

Professionelles Trainingssystem

Unsere Dienstleistungen


Blauer Laser-3D-Scanner mit Hole Flash Capture-Funktion

Kundenservice







AERO

LUFTFAHRT

  • Rapid-Prototyping

  • Qualitätskontrolle

  • (MRO) Verschleiß

  • Analyse

  • Aerodynamik

  • Spannungsanalyse

  • OEM- und Teilerecycling

  • Reverse-Engineering

AUTOMOBIL

AUTOMOBIL

  • Reverse-Engineering

  • Konkurrenzproduktanalyse

  • Auto Umpacken

  • Anpassung des Innenraums

  • Modellierung & Design


SCHWERINDUSTRIE

SCHWERINDUSTRIE

  • Qualitätskontrolle

  • Reverse-Engineering

  • MRO & Verschleißanalyse

  • Konstruktion und Modifikation von Mechanik\/Werkzeugen

  • OEM- und Teilerecycling


SCHIMMEL

SCHIMMEL

  • Virtuelle Versammlung

  • Reverse-Engineering

  • Qualitätskontrolle

  • Verschleißanalyse

  • Kundenspezifische Reparaturen und Modifikationen



GUSSTEIL

GUSSTEILE

  • Grobe Qualitätskontrolle und Inspektion von Teilen

  • Bearbeitungsverarbeitungsdesign


KULTUR

KULTUR

  • Kulturelles Relikt

  • Kunst

  • Skulptur



VERBRAUCHSMATERIAL

VERBRAUCHSMATERIAL

  • Produkt-Styling und Design-Inspektion

  • Reverse-Engineering

  • Werkzeugdesign

  • VR&AR


MEDIZINISCH

MEDIZINISCH

  • Design und Herstellung von Orthesen\/Prothesen

  • Wundüberwachung

  • Biologisches Exemplar

  • Medizinische Identifikation



1.Q: Dies ist das erste Mal, dass ich den 3D-Laserscanner kaufe, ist er einfach zu bedienen?

\u003Ci>A: Yes!\u003C\/i> \u003Cb>A: Ja!\u003C\/b> \u003Ci>We can provide the operation manual or video for guiding.\u003C\/i> \u003Cb>Wir können die Bedienungsanleitung oder das Video zur Führung bereitstellen.\u003C\/b>

Wenn Ihnen das Lernen schwerfällt, können wir auch ganz einfach Online-Schulungen per \\"Team Viewer\\" oder Skype anbieten.


2.Q: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind Hersteller von professionellen 3D-Laserscannern in Metrologiequalität.


3.Q: Kann ich Ihre Fabrik besuchen und wo ist Ihr Standort?

A: Unsere Fabrik befindet sich in Wuhan, China.

Während der COVID-19-Pandemie empfehlen wir Ihnen, sicher zu bleiben, und wir können ein Online-Meeting mit Ihnen vereinbaren, um unser Unternehmen und unsere Produkte vorzuführen.


4.Q: Was ist Ihr MOQ?

A: Unser MOQ ist 1 Satz.


5.Q: Was ist Ihre Verpackungs- und Versandart?

A: Das Paket unseres 3D-Laserscanners besteht aus 1 Set \/ Koffer, einschließlich der Scanner-Haupteinheit und des gesamten Zubehörsatzes.


Die Versandart ist per Luftexpress.
